创维47L20HF开机故障如何维修？

第一步：安全准备与初步观察

在开始任何操作之前，请务必断开电视的电源，并等待至少5-10分钟，让大容量电容（C807、C808等）充分放电,以防触电。

初步观察：

1. 电源指示灯：
   • 完全不亮： 故障大概率在电源板本身，或者电源开关、电源线。
   • 常亮（通常是红色或黄色）： 说明电源板已经工作，输出了+5V-STB（待机电压），问题可能出在主板或屏幕驱动板。
   • 闪烁： 这通常是保护电路启动的信号，可能是电源板自身保护，也可能是负载（主板、屏驱动板）短路导致电源保护。
2. 开机声音：
   • 有“啪”的一声： 这是高压板或背光板启动的声音，说明背光可能瞬间点亮，但随后又灭了，这通常是背光保护或主板/屏驱动板故障。
   • 没有任何声音： 通常与电源板或主板待机电路有关。

第二步：核心部件故障排查思路

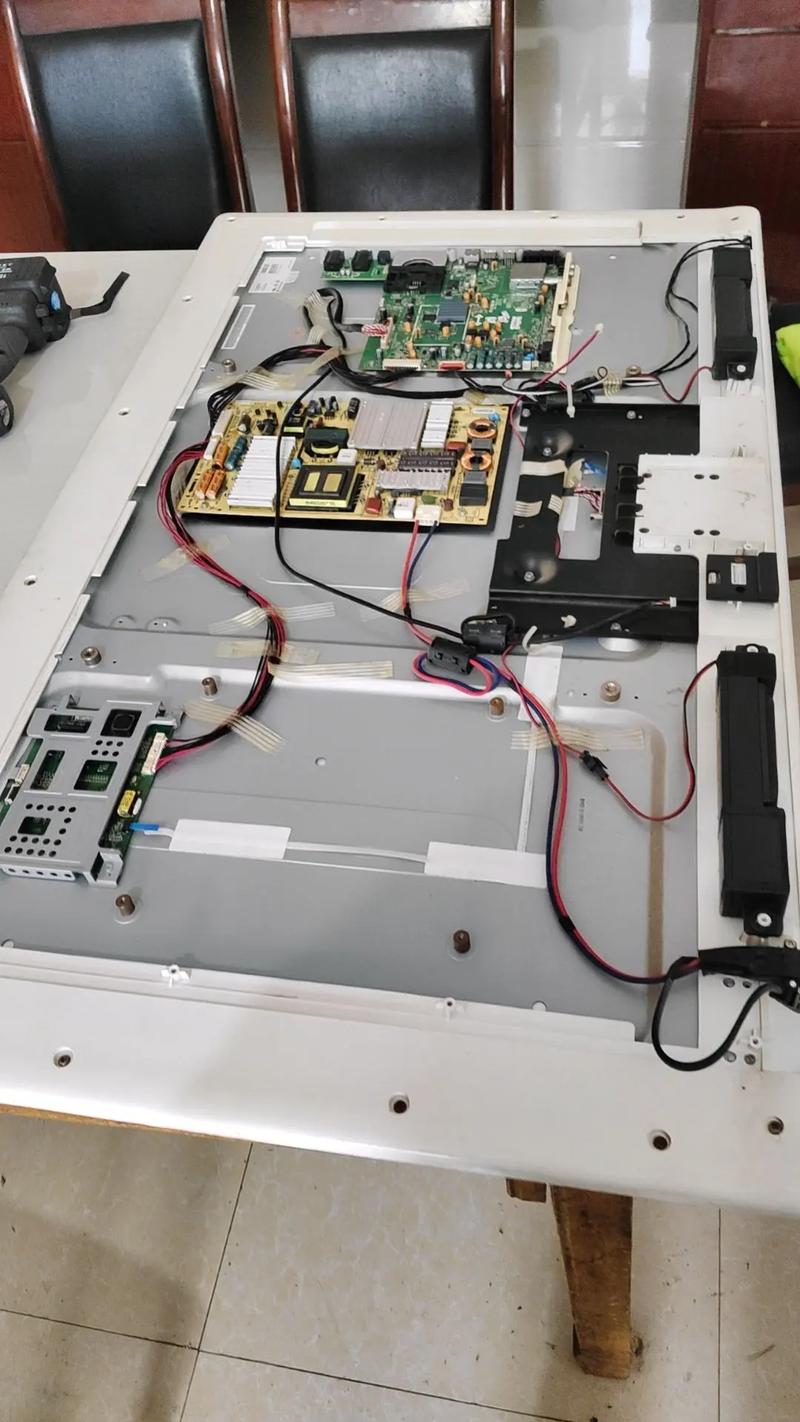

根据创维47L20HF的电路结构，故障主要集中在三大块：电源板、主板、屏幕驱动板（T-CON）和背光板。

A. 电源板故障（最常见）

电源板是故障率最高的部件,尤其是一些老型号电视的电源板电容容易老化鼓包。

检查待机电压（+5V-STB）

• 方法： 找到电源板与主板的连接排线（通常是2排或3排针），在通电状态下（注意安全！），用万用表直流电压档测量其中一根标有 +5V 或 +5V_STB 的线对地（通常是金属屏蔽框或负极）的电压。
• 判断：
  • 电压正常（约5V）： 说明电源板的待机电路工作正常，问题在主板，进入 C部分 检查。
  • 电压为0V或偏低： 故障在电源板本身，进入 A.2 检查。
  • 电压不稳定，跳动或瞬间有电压又消失： 电源板保护电路启动。

电源板常见故障点维修

• a. 电容鼓包/失效（最常见！）

  • 位置： 主要集中在电源板的初级（高压侧）和次级（低压侧）的滤波电容上。
  • 检查： 仔细观察电源板上所有的大电容，看顶部是否有鼓起、漏液或油渍，用手轻轻按压,感觉是否松动。
  • 维修： 这是最容易修复的故障！ 将所有鼓包或可疑的电容更换成同规格、同耐压、同温度等级（最好是105℃）的新电容，常见型号如 400V/100μF, 400V/220μF, 25V/1000μF, 16V/1000μF 等。
  • 注意： 更换电容时，务必注意正负极，焊点要清理干净,防止虚焊。

• b. 保险丝熔断

  • 现象： 如果保险丝熔断,通常说明电源板有严重短路。
  • 检查： 观察保险丝（F801）是否发黑或熔断。
  • 维修：
    1. 切勿直接更换保险丝通电！ 必须先找到短路点。
    2. 用万用表二极管档测量整流桥（BR801）和开关管（Q801, 通常是场效应管）的三个引脚之间是否有短路现象。
    3. 如果发现短路，更换损坏的整流桥或开关管，开关管旁边的小电阻（R8xx）也可能一并烧毁,需要检查更换。
    4. 排除短路后,再更换同规格的保险丝。

• c. PWM控制器或光耦故障


  （图片来源网络，侵删）
  • 现象： 输出电压异常,或待机电压没有。
  • 检查： 测量PWM芯片（如FA5522N, L6565, TEA1530等）的供电脚（通常VCC脚有12-18V）和外围电路，检查光耦（PC801）是否工作正常。
  • 维修： 如果芯片供电正常但无输出，或外围元件（如稳压二极管、电阻）异常,需要更换相应元件。

• d. 副电源（5V待机电路）故障

  • 现象： 主电压可能正常,但待机5V电压没有。
  • 检查： 检查副电源的开关管、变压器、稳压电路（如TL431）和光耦。
  • 维修： 更换损坏的元件。

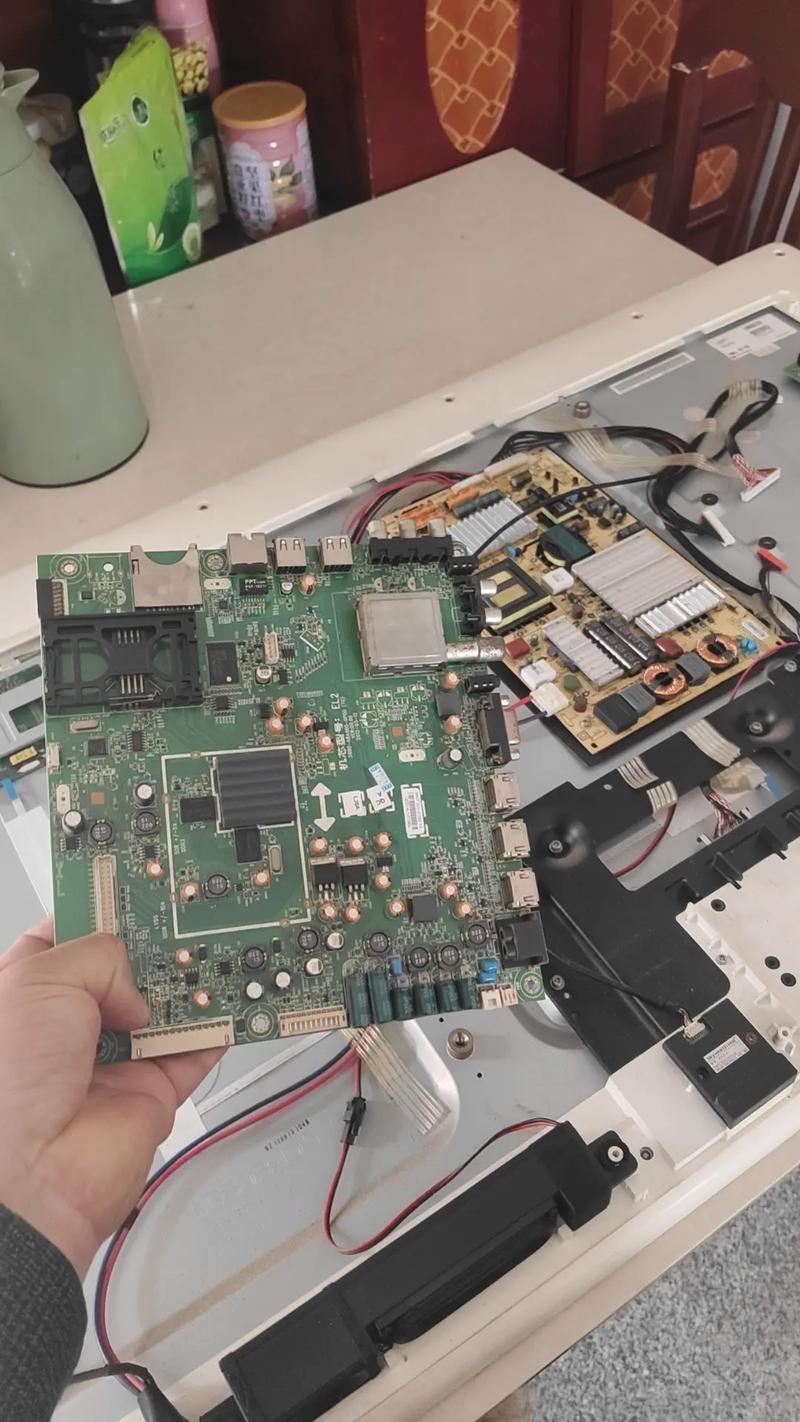

B. 主板故障

如果电源板输出的+5V-STB电压正常，但电视无法开机,问题很可能在主板。

检查主板上的按键

• 方法： 主板上通常有一排小焊点，标有 KEY 或 SW，用导线短接两个相邻的焊点,模拟开机按键。
• 判断： 如果短接后电视能开机，说明是前面板按键损坏或按键板到主板的排线问题。

检查主板上CPU的工作条件

• a. 供电：
  • CPU的核心供电通常是 3V 或 8V，测量CPU供电引脚是否有电压，如果没有，检查供电电路上的稳压块（如AP1084, AMS1117等）及其外围电容。
• b. 复位：

  电视上电瞬间，CPU的复位脚会有一个低电平然后跳变为高电平，这个过程很快，用万用表可能不易测出,可以观察是否有复位电压。

• c. 时钟：
  • CPU旁边有一个晶振（通常是8MHz或24MHz），用万用表测其两脚应有电压（如1.5V-2.5V），如果电压异常，可能是晶振损坏或负载电容漏电,更换晶振是常用维修手段。
• d. I2C总线：
  • CPU通过I2C总线（通常为 SDA 和 SCL 两条线）与存储器、屏驱动板等通信，如果这两条线被外部元件拉低或对地短路，CPU会无法工作,导致不开机。
  • 检查： 测量SDA和SCL线的电压，正常时应在3V-4V之间，如果电压很低（接近0V）,需要排查是否有电容漏电或IC损坏。

检查存储器（IC）

• 现象： 电视能开机，但屏幕显示“工厂模式”、“无信号”或花屏,按键失灵。
• 维修： 有时存储器数据丢失或损坏会导致不开机，可以尝试对存储器重新写数据（需要编程器和对应的数据文件），对于维修店来说，直接更换同型号的存储器（如 24C16, 24C32, 24C64 等）是最快的方法。

C. 屏幕驱动板故障

如果电源板供电正常，主板也似乎在工作（例如能听到开机声音或看到屏幕瞬间亮一下），但最终黑屏，问题可能出在屏幕驱动板（T-CON板）或背光板。

屏幕驱动板（T-CON板）故障

• 现象：
  • 屏幕能亮，但显示图像异常，如竖线、横线、花屏、屏闪、图像缺色等。
  • 有时T-CON板短路也会导致主板或电源板进入保护状态，造成“三无”。
• 检查：
  • 观察T-CON板上的电容是否有鼓包。
  • 检查T-CON板与主板的排线是否插好、有无氧化或断针。
• 维修：
  • 更换鼓包的电容。
  • 重新插拔排线,用酒精擦拭排线金手指。
  • 如果T-CON板芯片损坏，维修难度较大，通常建议更换整块T-CON板。

背光板故障

• 现象：
  • “黑屏”：电视开机后，声音正常，但屏幕漆黑,用手电筒斜照屏幕能看到非常暗淡的图像。
  • 屏幕闪烁几次后黑屏：背灯亮起后,又立即熄灭。
• 检查：
  • 高压条供电： 检查主板送到背光板的供电（通常是 12V或24V）和开关信号（ON/OFF或BL-ON）是否正常。
  • 高压条输出： 高压条输出到灯管的插座，电压很高（约600V-1000VAC），非专业人员请勿直接测量！ 可以观察插座是否氧化、接触不良。
  • 灯管： 如果是局部区域不亮，可能是灯管老化或损坏，可以用高压测试笔（或绝缘的螺丝刀，在通电状态下靠近灯管插座）小心测试,看是否有微弱火花来判断。
• 维修：
  • 高压条损坏： 高压条上的升压变压器、MOS管、电容是易损件，可以找到损坏的元件更换，对于维修来说，直接更换整个高压条是最简单可靠的。
  • 灯管损坏： 更换对应的灯管，更换灯管需要一定的技巧,注意防止灯管破碎和高压电击。

总结与维修建议

1. 先看指示灯，测待机电压：这是最快定位故障区域的方法。
2. 电源板是重灾区：超过50%的“三无”故障都源于电源板。先检查电容！ 这是成本最低、成功率最高的维修方法。
3. 主板故障次之：重点检查CPU的供电、时钟、复位和按键。
4. T-CON和背光故障：通常伴随图像异常或黑屏现象,通过观察屏幕表现可以初步判断。
5. 备件策略：
   • 对于老电视，电源板和T-CON板可以考虑直接在网上购买同型号的备用板,比维修单个元件更快捷。
   • 主板如果损坏，维修价值不高,可以考虑找同型号的二手主板。
6. 安全第一：电视机内部有高压，非专业人员请勿在通电状态下进行测量和维修，如果自己没有把握，建议将故障板拆下,找专业的电子维修店进行检测维修。

希望这份详细的指南能帮助您排查和修复创维47L20HF的开机故障！
