led42ms11dc电源故障

这是一款比较老款的液晶电视，其电源板通常被称为“A+电源”或“GIP-350C-01”等型号，了解其工作原理和常见故障点,可以帮助你更好地进行判断和维修。

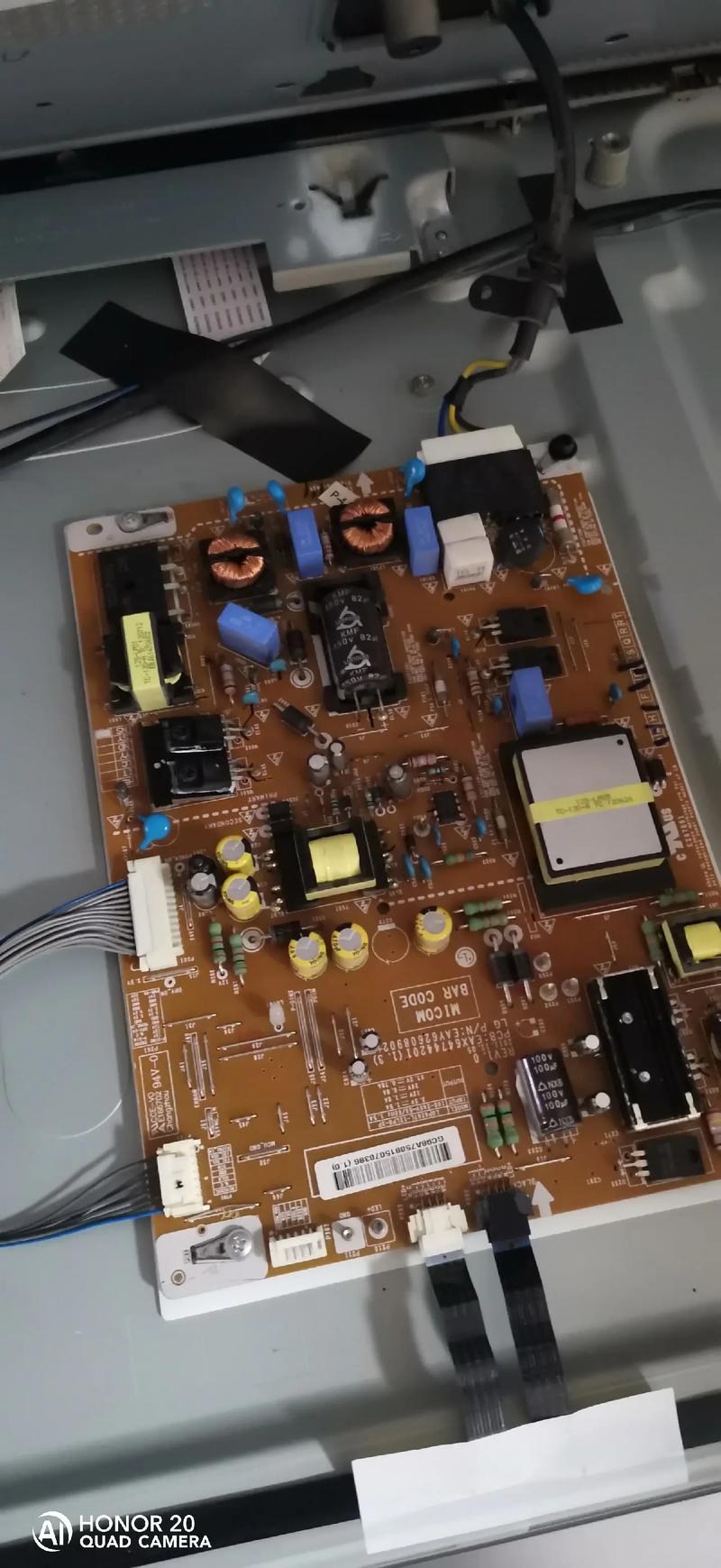

电源板基本工作原理

电视电源板的核心作用是将220V交流市电转换成电视各个部分所需的各种直流电压,它通常分为几个主要部分：

1. PFC（功率因数校正）电路：将220V交流电整流后，升压到一个稳定的约380V-400V的直流电压，这部分不仅提高了电源效率，也为后续的“DC-DC”变换电路提供了稳定的输入。
2. 主电源（DC-DC）电路：以PFC输出的高电压为输入，通过开关变压器和PWM控制器，降压并输出多路直流电压，主要供给主板和背光驱动板，常见的输出电压有：
   • +24V 或 +12V：供给主板（CPU、信号处理等）和背光驱动板。
   • +5V：供给主板待机电路和USB等接口。
   • +3.3V：由+5V降压而来,供给CPU核心。
3. 待机电路：这是一个独立的低压小功率电路，只要电视插上电，它就开始工作，输出一个+5V_STB（待机5V）电压，专门供给主板的CPU，CPU收到+5V_STB后，会处于待机状态，等待你按下遥控器或电源键，当按下开机键后，CPU会发送一个开机指令（PS-ON信号），通知主电源电路开始工作，输出+24V/+12V等主电压。

故障现象分类与初步判断

根据不同的故障现象,我们可以大致判断故障范围。

现象1：完全无反应，指示灯不亮

这是最常见的电源故障。

• 可能原因：


  （图片来源网络，侵删）
  1. 保险丝熔断：这是最首要的检查点,保险丝熔断通常意味着电源板有严重的短路故障。
  2. 市电输入回路问题：如电源线插头松动、开关损坏、压敏电阻击穿（常见于雷击或电压不稳后）。
  3. PFC电路或主电源电路严重短路：如PFC开关管（MOSFET）、主电源开关管、整流桥等击穿短路。
  4. 待机电路故障：虽然少见，但如果待机电路不工作，CPU得不到+5V_STB,自然不会有任何反应。

• 检修思路：

  1. 断开负载：为了区分是电源板自身故障还是负载（主板、背光板）问题导致电源板保护，必须先将电源板从电视上拆下来。
  2. 目视检查：仔细观察电源板上的元件，是否有明显烧黑、炸裂、电容鼓包的痕迹。
  3. 测量电阻：用万用表的电阻档（二极管档也可以），测量电源板交流输入端的两脚之间的电阻，如果阻值很小或接近0，说明有严重短路，重点检查整流桥、PFC开关管、主电源开关管是否击穿短路,这三个元件是高发故障点。
  4. 更换保险丝：在确认短路元件并更换后，才能更换同规格的保险丝（通常是T2A或T3A的延时保险丝），千万不要不查明原因就直接换上新保险,否则可能引发更严重的损坏。

现象2：指示灯亮，但无法开机（按遥控器或键无反应）

这表明待机电路是工作的，因为CPU已经得到了+5V_STB并能点亮指示灯,问题出在开机指令的执行部分。

• 可能原因：

  1. 电源板上的待机控制电路故障：CPU发出的PS-ON（开机高电平）信号到达电源板后，电源板上的继电器或控制晶体管没有正常动作,导致主电源电路没有启动。
  2. 主电源电路故障：PFC或主电源的PWM芯片、反馈电路、开关变压器等损坏，导致无法输出+24V/+12V主电压。
  3. 主板故障：虽然电源板能提供待机5V，但主板本身CPU工作不正常,无法发出开机指令。
  4. 负载短路导致电源保护：主板或背光板存在短路,导致电源板在输出主电压时进入保护状态。

• 检修思路：


  （图片来源网络，侵删）
  1. 测量关键电压：在待机状态下，测量电源板是否有+5V_STB输出,这是判断待机电路是否正常的基础。
  2. 模拟开机：找到电源板上连接主板的排线，找到PS-ON（或标注为PWR-ON、ON/OFF）的引脚，用一根导线将这个引脚和+5V_STB引脚短接一下，模拟开机信号，此时观察：
     • 如果能听到电源板“啪”的一声（继电器吸合），并且用万用表测量+24V和+12V等主电压正常输出，说明电源板是好的，问题在主板（CPU或开机控制电路）。
     • 如果短接后继电器不吸合，或者主电压没有输出，说明问题在电源板本身，需要检查电源板上由PS-ON信号控制的继电器驱动电路或晶体管。

创维LED42MS11DC电源板常见故障点总结

根据维修案例,这款电视的电源板有几个高发故障点：

1. PFC电路MOSFET击穿：这是最常见的“完全无反应”的罪魁祸首，通常是因为PFC驱动芯片或其外围元件（如电阻、电容）损坏，导致MOSFET过压或过流而击穿，更换MOSFET时，一定要检查驱动芯片和相关元件,否则换上后会再次击穿。
2. 主电源开关管击穿：现象同上,也是导致保险丝熔断的常见原因。
3. 电源管理/PWM芯片损坏：如PFC芯片（如NCP1653）或主电源芯片（如LD7575等）损坏,会导致整个电源不工作或工作异常。
4. 电解电容老化/鼓包：电源板上大容量的电解电容是高发故障元件，它们在长期工作后可能会失效，导致输出电压不稳、纹波过大，从而引发各种疑难杂症，如开机困难、自动关机、屏幕花屏等,务必仔细检查所有电容。
5. 采样电阻变值：在PFC和主电源的输出回路中，有一些小阻值的精密电阻（如几欧姆、零点几欧姆）用于电流采样，它们可能会因过流而烧断或阻值增大,导致电源进入保护状态。
6. 光耦损坏：光耦用于反馈电压，是稳压回路的关键元件，如果损坏，会导致输出电压失控，要么过高击穿负载,要么过低无法工作。

维修建议与注意事项

1. 安全第一：电视电源板内部存在高压，即使断电后，大容量的PFC电容（约400V）中仍储存有大量电荷，操作前必须对其进行放电，可以用一个大功率的电阻（如1KΩ/5W）的两个引脚去触碰电容的正负极,直到万用表测量其电压接近0V。
2. 先断开负载：维修电源板时，务必将其与主板和背光板完全断开，以防止负载问题损坏电源板,或电源板问题损坏负载。
3. 从易到难：先检查保险丝、压敏电阻、明显烧毁的元件，再测量电阻判断是否有短路，如果保险丝完好,再测量输出电压。
4. 工具准备：除了万用表，最好还有一台可调直流稳压电源，它可以用来模拟PFC输入的380V电压，安全地对主电源电路进行上电测试,避免直接插电的风险。
5. 寻求专业帮助：如果你没有电子维修基础和工具，强烈建议不要自行拆修，电视机电源板维修有一定危险性，且需要专业知识，可以找专业的电视维修师傅，或者直接在网上搜索“创维 LED42MS11DC 电源板”，购买一块同型号的全新或良品电源板进行更换，更换电源板通常比维修旧板更快捷、安全,成本也可能更低。

希望这份详细的指南能帮助你定位和解决你的电视电源问题！
