认识DG板及其功能
在开始维修前，首先要明白DG板是什么,它做什么的。

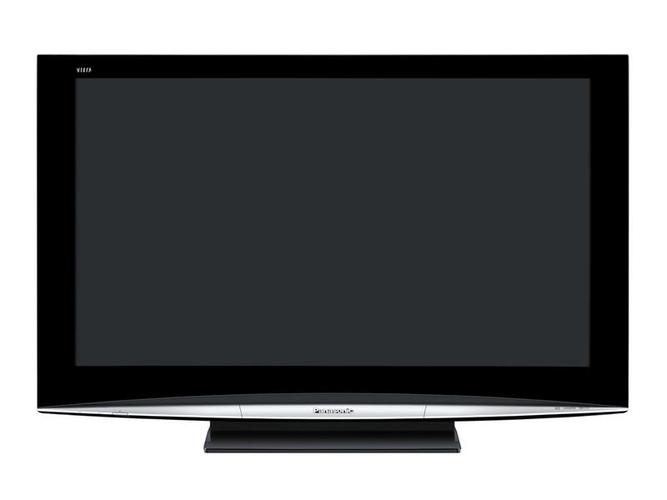

（图片来源网络，侵删）
- 全称：Digital (Digital Y/C) Board，即数字板（数字Y/C分离板）。
- 位置：通常位于电视的左侧或右侧主板区域，是一个较小的电路板,上面有几个大功率的贴片元件。
- 核心功能：
- 接收和处理图像信号：接收来自主板（信号板）的LVDS（低压差分信号）数字图像信号。
- 屏驱动信号生成：将接收到的数字图像信号进行转换和处理，生成驱动等离子屏上数百万个像素点（子像素）的X驱动、Y驱动和维持（SUS）驱动信号，这些信号是控制每个像素点“点亮”和“熄灭”的关键。
- 逻辑控制：包含部分逻辑控制电路,与主板和电源板协同工作。
DG板是连接主板和等离子屏的“图像翻译官”和“驱动指挥官”，如果它出了问题,图像就无法正确地在屏幕上显示。
第二步：典型故障现象
当DG板出现故障时,通常有以下几种典型表现：
-
黑屏/无光栅，但有声音：
- 这是最常见的故障，电视开机后，能听到声音（说明主板和电源基本正常），但屏幕完全是黑的，没有图像，也没有任何背光（等离子屏自身发光，所以不会有液晶电视那样的漏光）。
- 有时屏幕会非常暗，几乎看不到图像,需要用手电筒斜着照射屏幕才能隐约看到有图像。
-
图像闪烁、抖动或拉丝：

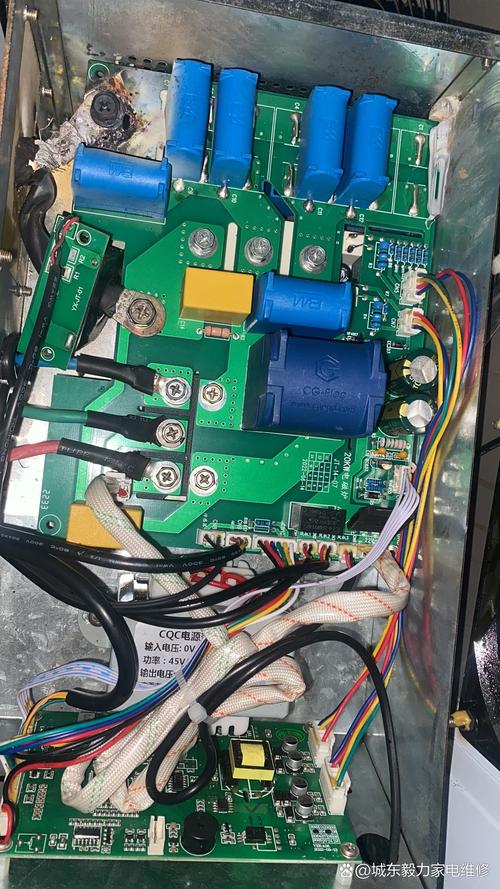

（图片来源网络，侵删）屏幕上的图像不稳定，不停地闪烁、跳动，或者出现水平/垂直的干扰条纹、雪花点。
-
图像缺色、偏色或出现色块：
图像缺少红色，或者整个画面偏绿、偏蓝,或者屏幕上出现大面积的单一颜色色块。
-
开机后屏幕瞬间点亮，然后立即黑屏：
（图片来源网络，侵删）类似于保护电路启动,但故障点可能在DG板。
第三步：故障原因分析（重点）
松下42PZ700C的DG板故障，绝大多数情况下都是由以下几个原因引起的,按概率排序：
核心原因：贴片IC（集成电路）过热损坏
这是最最常见的故障点，DG板上负责驱动信号处理的大功率IC（通常型号包含STV或TDA前缀，如STV2090、STV2110等）由于工作在高电压、大电流状态下，散热不良,长期使用后会导致其内部性能劣化甚至直接烧毁。
- 损坏部位：这些IC通常带有金属散热片（露铜部分），直接焊在PCB板上，过热会导致其焊脚虚焊、PCB板焊盘周围发黄、甚至烧毁。
- 维修术语：行业内常称之为“鼓包”或“性能下降”，虽然不一定物理上鼓起,但功能已经失效。
供电问题
- 保险丝熔断：DG板上的供电输入端通常会有一个小型保险丝，如果后级电路（如驱动IC）发生严重短路，会导致保险丝熔断，从而切断整块板的供电,导致黑屏。
- 供电电容失效：滤波电容（通常是圆柱形的铝电解电容）如果鼓包、漏液或失效，会导致供电电压不稳,引起图像闪烁或无法工作。
虚焊或连接器接触不良
- 虚焊：由于热胀冷缩或震动，DG板上的某些IC或元件的焊脚可能出现虚焊,导致时好时坏的故障。
- 排线/连接器松动：连接DG板和主板的排线，或者连接DG板和等离子屏的FPC（柔性电路板）排线，如果松动或氧化,会导致信号中断或不良。
第四步：维修流程与步骤（动手操作指南）
⚠️ 安全警告：
- 断电操作：在进行任何检查前,务必拔掉电视电源线。
- 高压危险：等离子电视内部存在高压，即使断电后，大容量电容中仍可能存有残余电荷，必须对电源板上的大电容进行放电操作,否则有触电危险！
- 防静电：维修人员应佩戴防静电手环,避免静电损坏精密电子元件。
第1步：初步诊断
- 观察：开机观察故障现象，确认是黑屏有声音,还是图像异常。
- 听声音：确认电视能进入系统，有声音输出，这能初步判断主板和电源板工作正常，问题很可能出在图像处理和显示部分（即DG板或屏本身）。
第2步：拆机与定位
- 拆后盖：将电视背面朝上，拆下所有螺丝,取下后盖。
- 找到DG板：根据主板上的排线走向，找到位于侧板上的DG板,它通常有几根粗的和几根细的排线连接着。
- 断开连接：小心地拔掉所有连接到DG板的排线，记下位置（最好拍照留念）。
第3步：目视检查（最关键的一步）
将DG板取出来,仔细检查：
- 看保险丝：找到板上标有
F或Fuse的元件，检查玻璃管保险丝中间的金属丝是否熔断，如果熔断,说明后级存在严重短路。 - 看电容：检查所有圆柱形铝电解电容，看是否有鼓顶、漏液、顶部不平的现象,这是电容失效的典型标志。
- 看IC和PCB：重点检查那些带有金属散热片的驱动IC，观察其周围的PCB板是否有发黄、烧焦的痕迹，用放大镜或显微镜仔细看IC的焊脚是否有裂纹、虚焊或焊盘脱落。
第4步：测量与确认
如果目视检查发现异常，基本可以确定故障点，如果无明显痕迹,则需要进一步测量：
- 测保险丝：用万用表的二极管档或电阻档测量保险丝是否通，如果不通,则已损坏。
- 测供电对地阻值：如果保险丝熔断，不要急于更换，用万用表电阻档（低阻值档）测量保险丝输出端对地的电阻，如果阻值非常小（接近0欧），说明后级有短路元件，通常是某个驱动IC被击穿，此时必须先找到并更换损坏的IC,否则新保险丝会再次熔断。
- 测关键电压：重新装好DG板（不连接排线），通电测量输入端的供电电压是否正常（通常是5V, 12V, 15V, 65V等，具体电压值需查阅图纸或实测主板输出电压），如果电压异常,问题可能在电源板或供电线路。
第5步：维修操作
根据检查结果,进行针对性维修：
-
更换保险丝：
- 如果只是保险丝熔断，且后级对地阻值正常,可以更换一个同规格的保险丝。
- 注意：绝对不能用铜丝代替！
-
更换电容：
- 如果发现电容鼓包或漏液，务必更换，选择耐压值相同、容量相同或略大、温度等级更高（如105℃）的电容进行代换。
-
更换驱动IC（最核心的维修）：
- 这是维修DG板的“大招”,需要一定的焊接技巧。
- 工具：需要使用热风枪和尖头烙铁。
- 步骤： a. 用热风枪均匀加热IC，同时用镊子轻轻向上提，待焊锡熔化后取下旧IC。 b. 清理焊盘，确保没有残留的焊锡。 c. 将新IC对准焊盘，用烙铁先将几个角固定住。 d. 用热风枪重新加热整个IC，使其焊脚与焊盘良好结合，操作时注意风温和风速，避免吹飞小元件或损坏PCB。 e. 焊接完成后，用无水酒精清洗助焊剂,并用放大镜检查有无虚焊或连焊。
-
补焊：
如果怀疑是虚焊，可以直接用电烙铁给IC的所有焊脚和周边元件补焊一遍,无需更换元件。
