康佳LED32HS05是一款比较经典的32英寸LED电视,其主板型号通常是HS05或HS05-A，了解这块主板的结构和常见故障点，是进行维修的基础。

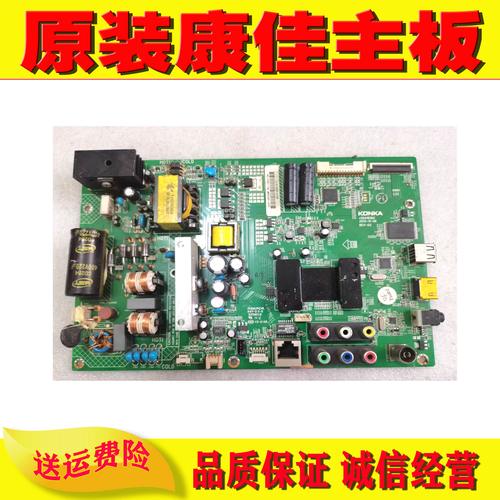

（图片来源网络，侵删）

主板概述与功能划分

我们要明白主板是电视的“大脑”和“神经中枢”，它集成了多个功能模块，我们可以将其大致划分为几个部分：

电源管理部分: 包括PFC（功率因数校正）电路和主/副开关电源，负责将220V交流电转换为电视各部分所需的直流电压（如+12V, +5V, +3.3V, +24V等）。
信号处理部分: 包括高频头、解码芯片等，负责接收和处理电视信号（数字信号、AV信号等）。
控制系统部分: 包括主CPU、存储器（Flash和RAM）、按键/遥控接收电路，负责整个电视的逻辑控制、用户交互和运行程序。
输出驱动部分: 包括背光驱动（逆变器）和屏驱动（TCON/LVDS）接口，负责控制屏幕的亮度和显示图像。

当主板出现故障时,通常表现为某一或某几个功能模块失效。

常见故障现象与原因分析

故障现象1：完全不开机，指示灯不亮

这是最严重的故障,通常意味着主板没有得到供电或电源部分完全损坏。

可能原因：

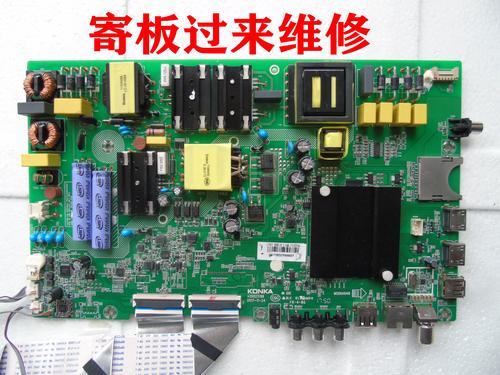

（图片来源网络，侵删）
1. 保险丝熔断： 这是最常见的原因，通常是电源输入部分因短路（如PFC开关管、整流桥、滤波电容等击穿）导致保险丝烧断。
2. 电源电路故障：
  - PFC电路故障： PFC开关管、驱动IC、储能电感等损坏。
  - 副电源故障： 副电源IC（如OB2268、OB3316等常见型号）及其外围电路（反馈电阻、稳压二极管等）损坏，导致无法产生+5V standby电压，CPU无法启动。
  - 主电源故障： 主电源开关管、变压器、稳控IC等损坏。
3. 电源线或开关损坏： 排查外部因素。
4. 负载短路： 电源部分本身正常，但后续电路（如背光板、屏驱动板）存在严重短路，导致电源保护。
诊断思路：
1. 目测检查： 观察主板有无明显烧焦、鼓包的电容，有无元件引脚发黑、断裂。
2. 测保险丝： 用万用表电阻档测量保险丝是否通，如果断路，说明存在严重短路。
3. 测市电输入： 确认电源线插头有220V电压输入。
4. 测关键点电压（需谨慎）：
  - 若保险丝断,需先排查整流桥和PFC开关管是否击穿短路。
  - 若保险丝完好,测副电源输出是否有+5V Standby电压，若无，重点检查副电源电路。
  - 若有+5V Standby，但按开机键后整机无反应，则可能是CPU或其供电、晶振、复位电路问题。

故障现象2：指示灯亮，但不开机或黑屏

这说明电源部分已经工作,能提供待机电压，但系统未能启动或屏幕未点亮。

可能原因：
1. CPU未工作：
  - CPU供电电压异常（如+3.3V, +1.8V）。
  - CPU晶振损坏（停振）。
  - CPU复位电路异常。
  - 存储器（Flash） 芯片或数据损坏，导致CPU无法启动。
  - CPU本身损坏。
2. 开机信号异常： 开机键电路或遥控接收头损坏，CPU未收到开机指令。
3. 背光未点亮：
  - 背光驱动电路故障： 背光驱动IC（如OZ9926, OZ960等）损坏。
  - 背光供电异常： 电源板未提供+24V或+12V背光电压。
  - 背光LED灯条损坏： 整个灯条或部分灯珠短路/开路，导致背光驱动IC保护。
  - 背光使能信号（EN）异常： CPU未发出背光开启信号。
诊断思路：

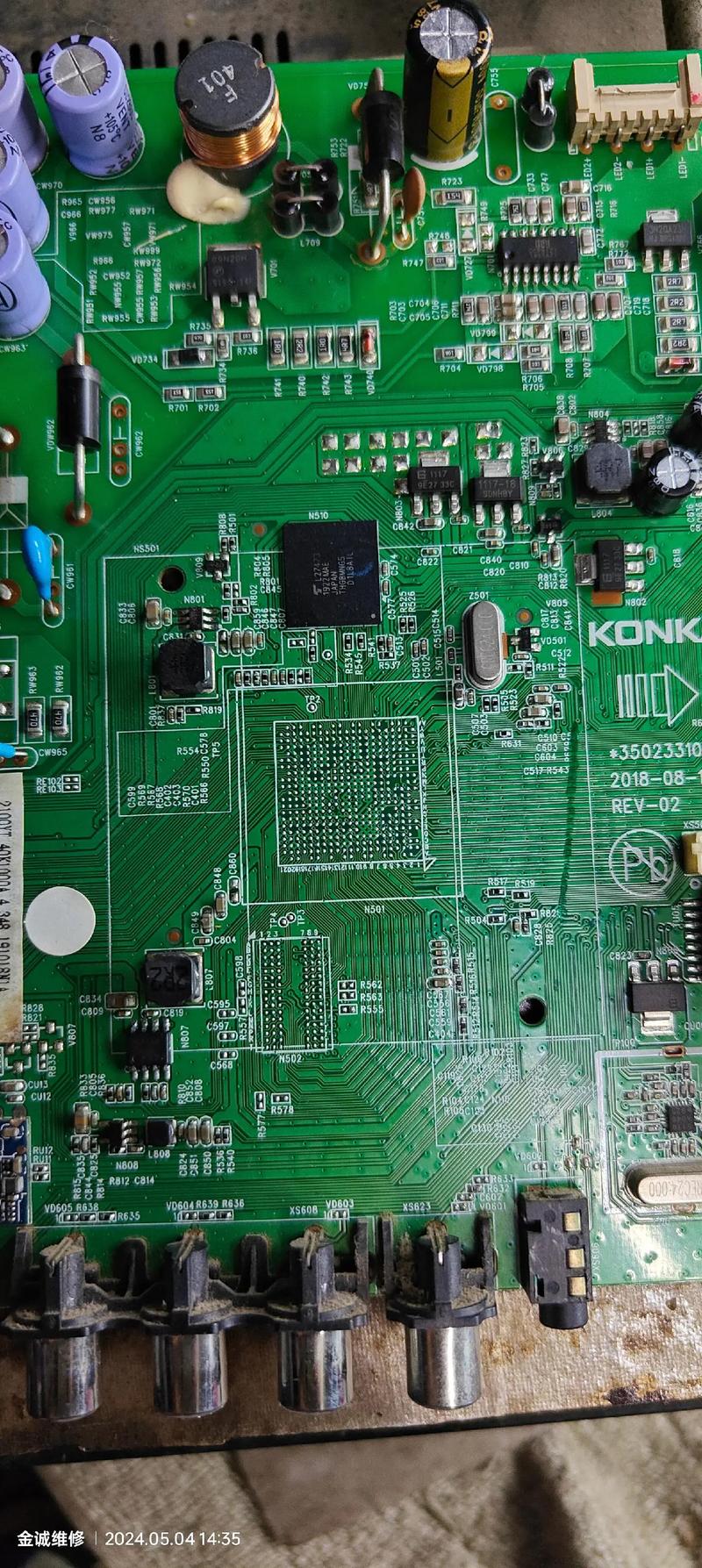

（图片来源网络，侵删）
1. 测CPU供电： 测量CPU主供电（通常是+3.3V）和核心电压（如+1.8V）是否正常。
2. 测CPU关键信号：
  - 晶振： 用示波器测晶振两端有无起振波形（幅度约1-2V的方波或正弦波）。
  - 复位： 测复位脚有无一个低电平的复位脉冲。
  - 开机键信号： 测开机键到CPU的引脚，按下时有无电压或电平变化。
3. 测背光部分：
  - 先测电源板送来的背光供电电压（如+24V）是否正常。
  - 测背光驱动IC的供电和使能信号（EN）脚电压是否正常。
  - 如果驱动IC工作,但背光不亮，可能是灯条问题，可以断开灯条接口，测量驱动IC输出端有无PWM调光信号，若无，则是驱动IC或其外围电路问题。

故障现象3：有声音，但屏幕无图像或图像异常

这通常意味着信号处理或屏驱动部分出了问题。

可能原因：
1. 信号输入问题： 高频头、AV/VGA/HDMI等输入接口损坏或接触不良。
2. 主解码芯片故障： 接收不到信号或无法解码。
3. 屏驱动（TCON）故障： TCON芯片或其供电、晶振、LVDS排线接口损坏。
4. LVDS排线问题： 排线松动、氧化或断裂。
5. 屏幕本身损坏： 屏幕内部驱动电路或面板物理损坏。
诊断思路：
1. 检查信号源： 换个电视频道或换一个信号源（如播放U盘视频），看是否正常。
2. 测关键芯片供电： 检查主解码芯片和TCON芯片的供电是否正常。
3. 测LVDS信号： 用示波器测量LVDS排线上的数据时钟信号，看是否有波形输出，若无，则往前追查到主解码芯片。
4. 替换法： 如果怀疑是TCON或屏幕问题，可以尝试用一块好的同型号TCON板或屏幕进行替换测试。

故障现象4：自动开关机、死机、遥控失灵

这通常是控制系统或软件问题。

可能原因：
1. 供电不稳： 某路供电电压波动或滤波不良。
2. 晶振不良： CPU或解码芯片晶振性能下降，导致工作不稳定。
3. 存储器数据错乱： 软件程序丢失或损坏。
4. 按键或遥控接收头短路： 导致CPU不断接收到错误的开机/关机信号。
5. 环境干扰： 附近有强电磁干扰源。
诊断思路：
1. 检查按键： 拆下按键板，看是否恢复正常，若恢复正常，是按键漏电。
2. 重刷程序： 如果是软件问题，可以通过专用的烧录工具重新给Flash芯片刷写原厂程序。
3. 检查供电和晶振： 测量各路供电是否稳定，用示波器看晶振波形是否干净、稳定。

维修流程与注意事项

安全第一：
- 断电操作： 在维修前，务必拔掉电源线，并等待大电容（如PFC电容）放电完毕。
- 隔离法： 维修电源板时，最好将其从电视上拆下，接一个灯泡作为假负载进行测试，防止因短路再次损坏其他元件。
- 高压危险： 电视内部存在高压，非专业人员请勿触碰。
先简后繁，先外后内：
- 先检查电源线、遥控器、电池、信号线等外部因素。
- 再拆开机壳,检查排线是否松动、保险丝是否熔断、电容是否鼓包等明显问题。
测量与判断：
- 善用万用表： 测量电阻、电压、通断。
- 巧用示波器： 对于脉冲信号、时钟信号等，示波器是必不可少的工具。
- 元件替换法： 对于可疑的电容、晶振、IC等，可以用同型号的好元件进行替换，快速定位故障点。
寻找图纸和资料：
- 搜索“康佳LED32HS05原理图”或“康佳HS05主板原理图”，找到对应的图纸可以让你对电路结构一目了然，事半功倍。
- 查找主板上的IC型号,搜索其 datasheet（数据手册），了解其引脚功能和正常工作参数。

康佳LED32HS05主板故障虽然多样,但万变不离其宗，只要我们掌握了主板的功能模块划分，针对不同的故障现象，从“供电”、“信号”、“控制”三个大方向去排查，再结合具体的电路原理图和测量数据，就能逐步缩小故障范围，最终找到问题所在。

对于没有电子维修基础的普通用户,建议直接联系官方售后或寻找专业的电视维修师傅进行处理，以免造成二次损坏或触电风险。
