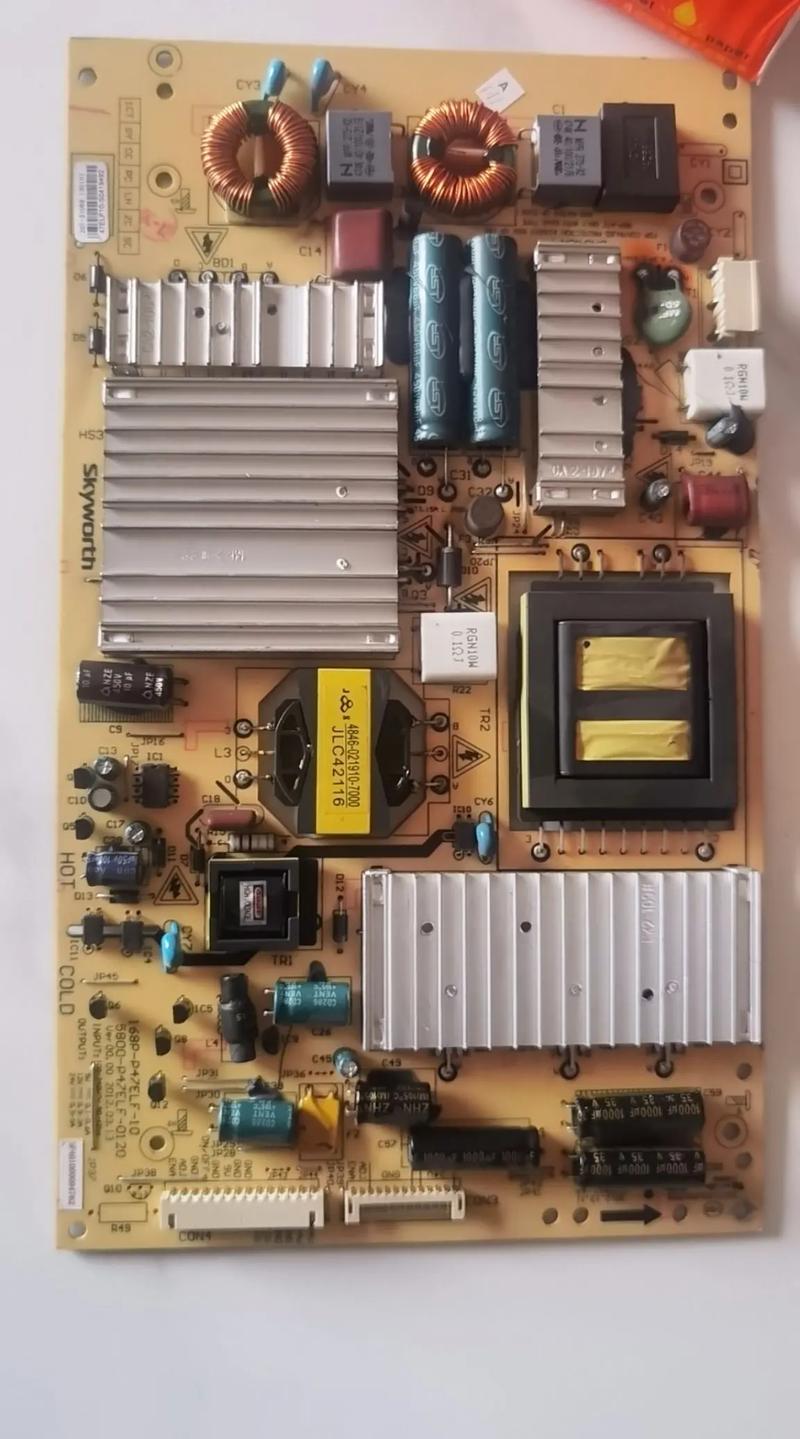

这款电视通常使用的电源板型号是 RSAG7.820.2025 或类似的通用型号,了解具体型号有助于查找更精确的图纸和资料,但维修思路是通用的。

(图片来源网络,侵删)
电源板基本工作原理(快速了解)
电源板的核心作用是将 220V 交流电转换成电视主板、背光驱动板等所需的各种直流电压,主要分为两部分:
- PFC(功率因数校正)电路:将整流后的脉动直流电变成稳定的约 380V-400V 的直流高压,这部分是电源的“心脏”,故障率最高。
- DC-DC(电压变换)电路:将 PFC 电路输出的高压,通过开关变压器(如 T902, T903)次级,降压成各组低压直流电,如:
- +24V:供给主板和背光驱动板(如果背光是独立板)。
- +12V:部分型号会提供,供给小信号处理部分。
- +5V:供给主板待机电路和部分芯片。
- +3.3V / +1.8V:由主板上的稳压器从 5V 或 12V 转换而来,电源板不直接提供。
常见故障现象及对应排查
在拆开机壳之前,先观察电视的“症状”,这能大大缩小排查范围。
现象1:完全不通电,指示灯不亮
这是最典型的电源板故障。
-
可能原因:
(图片来源网络,侵删)- 保险丝熔断:这是最常见的原因,保险丝烧断,说明电源板存在严重短路。
- PFC电路或副电源电路短路:如 PFC 开关管(如 2SK3562, 2SK4148 等)、副电源开关管、PFC 驱动芯片(如 NCP1397)、副电源 PWM 芯片(如 TNY277PG)等被击穿。
- 市电输入回路问题:如压敏电阻(RV1)被击穿、整流桥(BR1)短路。
- 电源板与主板的连接线松动或脱落。
-
排查步骤(断电操作,注意安全!):
- 目视检查:观察电源板上的元件是否有明显烧黑、炸裂、鼓包的痕迹,特别是保险丝、PFC开关管、整流桥。
- 测量保险丝:用万用表电阻档测量保险丝(通常在电源板输入端,标有 F1 或 T2A250V 等)是否通,如果断路,则确认有短路。
- 查找短路点:
- 断开与主板的连接:将电源板上通往主板的排线(如 CN801, CN802)全部拔掉,这可以排除主板短路导致电源板保护的可能。
- 测量输入端电阻:重新测量电源板交流输入两端的电阻,如果仍然很小(接近 0Ω),说明短路点在电源板本身。
- 分段测量:
- 测量整流桥:用二极管档测交流输入端到直流+、-两端是否有短路。
- 测量 PFC 开关管:测 PFC 开关管的 D 极(接 380V)和 S 极(接地)之间是否短路,这是最常见的短路点之一。
- 测量副电源开关管:测副电源开关管的 D 极和 S 极是否短路。
- 更换损坏元件:找到被击穿的元件(如开关管、驱动芯片等),在确认其周边的电阻、二极管没有损坏后,进行更换。切记:更换开关管后,最好在栅极(G)和源极(S)之间并联一个 10kΩ 左右的电阻,防止误导通。
现象2:指示灯亮,但屏幕不亮,无图像无声音
-
可能原因:
- 主电压(+24V)无输出或过低:这是最常见的原因,可能是 PFC 电路未工作、DC-DC 电路故障、或保护电路启动。
- 待机控制电路问题:主板送来的开机信号(POW-ON 或 STB-ON)未到达电源板。
- 电源板自身保护:如过压、过流、过热保护。
- 主板故障:主板未发出开机指令。
-
排查步骤(带电操作,注意人身和设备安全!):
- 测量关键电压:
- 测量 PFC 输出电压:正常工作时,PFC 输出端应有 380V-400V 的直流电压,如果此电压很低(如 300V 以下),说明 PFC 电路未工作。
- 测量主电压输出:测量连接到主板的 +24V 电压输出端,正常开机时应稳定在 24V 左右,如果为 0V 或很低,说明问题在 DC-DC 电路。
- 测量待机电压:拔掉主板排线后,电源板应有 +5V 或 +12V 的待机电压输出,如果这个电压也没有,问题在副电源电路。
- 检查开机信号:
- 用万用表测量主板排线中的 POW-ON 或 STB-ON 线,在待机状态下,此线通常为低电平(0V);按下开机键后,应变为高电平(如 3.3V 或 5V),如果此信号没有变化,说明是主板问题。
- 模拟开机测试:
- 这是判断是电源板问题还是主板问题的关键方法!
- 找到电源板上通往主座的排线,找到标记为 POW-ON(或类似)的引脚和 +5VSB(待机电压)引脚。
- 用一根导线,将 +5VSB 引脚和 POW-ON 引脚短接一下(模拟主板发出的开机指令)。
- 短接后,观察电源板上的 +24V 电压是否正常输出。
- 24V 电压正常输出,说明电源板是好的,故障在主板。
- 24V 电压仍然没有输出,说明故障在电源板本身。
- 测量关键电压:
现象3:指示灯亮,屏幕闪一下或亮一下就黑屏,但电源指示灯仍亮
-
可能原因:
(图片来源网络,侵删)- 电源板保护电路启动:通常是过压或过流保护。+24V 电压瞬间过高,触发保护。
- 负载短路:主板或背光板存在短路,导致电源板输出电流过大而保护。
- 电源板输出电压不稳:滤波电容失效、或 PWM 控制芯片性能不良。
-
排查步骤:
- 测量输出电压:在黑屏瞬间,用万用表快速测量 +24V 电压是否瞬间升高很多(如超过 30V),如果是,则可能是稳压取样电路或 PWM 芯片故障。
- 断开负载测试:拔掉所有通往主板的排线,让电源板空载,然后模拟开机(短接 POW-ON 和 +5VSB),看是否还保护,如果不再保护,说明是主板或背光板短路,如果仍然保护,则肯定是电源板自身问题。
- 检查取样电阻:检查 +24V 输出端的电压取样电阻(通常在光耦附近)是否变值或开路。
RSAG7.820.2025 电源板常见易损件
根据维修经验,这款电源板的高发故障点集中在:
-
PFC 电路:
- PFC 开关管:型号常为 2SK3562 或 2SK4148,因承受高压和大电流,是第一易损件。
- PFC 驱动芯片:型号为 NCP1397,控制 PFC 开关管工作,芯片损坏会导致 PFC 不工作,只有 300V 倍压电压。
- PFC 整流二极管:型号如 MUR460 或 STTH8R06,承受高压,容易被击穿。
- PFC 滤波电容:高压大电容,如 400V/220μF,容量下降会导致电压不稳。
-
副电源电路:
- 副电源开关管:型号常为 2SK2141 或 K2141。

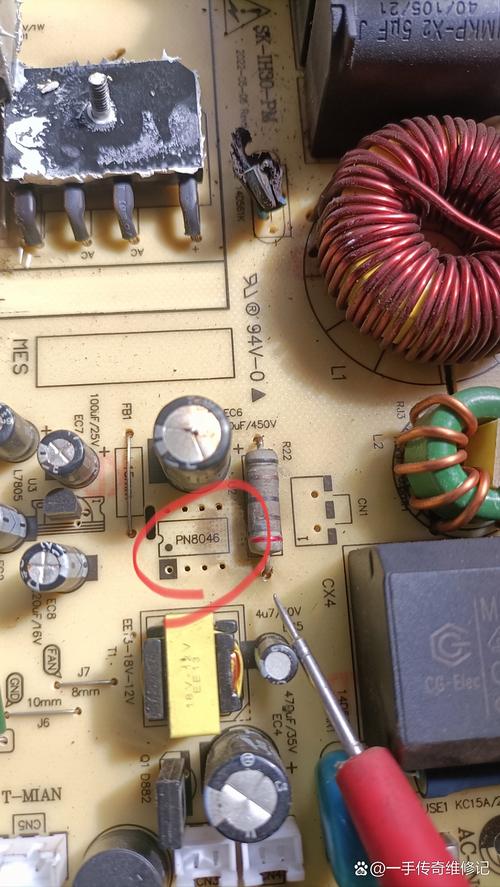

- 副电源 PWM 芯片:型号为 TNY277PG 或类似。
- 副电源变压器:初级绕组可能因短路导致保险丝熔断。
-
稳压与反馈电路:
- 光耦:如 PC817,负责将输出电压的波动反馈给初级 PWM 芯片,是稳压环路的核心元件,故障率高。
- 精密稳压源:如 TL431,与光耦配合,精确控制输出电压,损坏会导致输出电压失控(过高或过低)。
- 取样电阻:连接在输出端和 TL431 之间的电阻,阻值变化会导致电压不准。
维修总结与建议
- 安全第一:电源板有高压,即使断电后,大电容(如 PFC 滤波电容)中仍存有高压,操作前务必对电容进行放电。
- 先外后内:先检查电源线和插座,再检查排线是否松动。
- 先易后难:先从保险丝和明显的短路点入手,再逐步深入到芯片级电路。
- 善用图纸:如果能找到该电源板的电路图,维修将事半功倍,可以搜索“长虹 RSAG7.820.2025 PDF”或“长虹 LED32538 电源图”。
- 测量是关键:万用表是你的眼睛,准确测量各关键点的电压和电阻是判断故障的根本。
- 代换法:如果条件允许,找一块同型号的好电源板代换测试,是判断故障最快、最准的方法。
- 考虑成本:对于普通用户,如果电源板上的元件损坏较多,或者你缺乏维修经验,直接更换一块新的或同型号的电源板(淘宝等平台有售,价格通常在 100-200 元)可能是更经济、更安全的选择。
希望这份详细的指南能帮助你定位和解决长虹 LED32538 的电源板问题!如果维修过程中遇到具体元件或电压问题,可以继续提问。
