故障代码含义

LnF 的全称是 Line Fault，中文意思是 “线路故障” 或 “输入电源故障”。

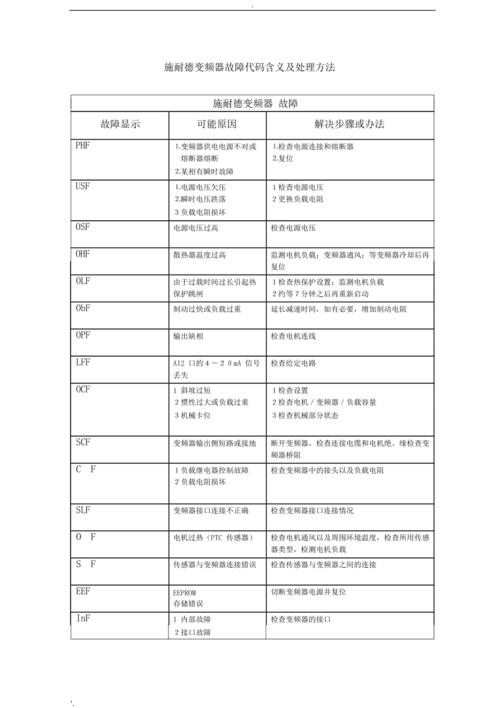

（图片来源网络，侵删）

它表示变频器在运行过程中,检测到了其直流母线（即内部整流后的大电容）上的电压出现了异常，超出了预设的正常范围，通常是指 直流母线电压过低。

当变频器报出 LnF 故障时，它是在告诉你：“我检测到的输入电压太低了，或者电压波动太大，无法正常工作，为了保护自身和设备，我已经停止运行。”

导致 LnF 故障的原因可以分为两大类：外部供电问题 和 变频器内部问题。

这是导致 LnF 故障的首要原因，占比超过 90%。

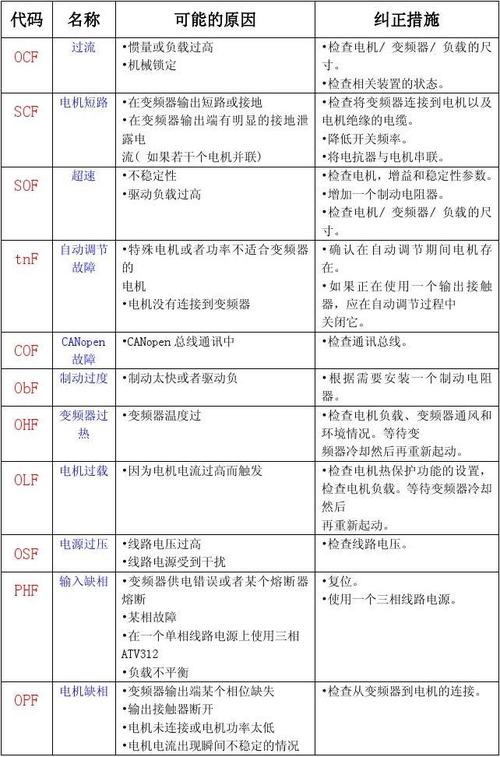

（图片来源网络，侵删）

输入电源电压过低：
- 电网电压本身偏低：尤其是在用电高峰期，或偏远地区的电网电压可能不足。
- 变压器容量不足或输出电压低：为变频器供电的变压器容量太小，或本身存在故障，导致输出电压偏低。
- 线路压降过大：从配电柜到变频器的供电线路过长、线径过细，或者连接点接触不良，导致线路上的电压损失过大，到达变频器时电压已经过低。
输入电源缺相：
- 这是另一个非常常见的原因,变频器是三相设备，如果输入的三相电源中有一相或两相断开（空气开关一相未合闸、电缆接头松动脱落、熔断器一相熔断），会导致整流后的直流电压严重不足，从而触发 LnF 故障。
- 注意：有些变频器在三相不平衡时也会报 LnF 或类似故障。
主电源接线松动或接触不良：

变频器主电源输入端子（L1, L2, L3）的螺丝没有拧紧，或者电缆接头氧化、松动，导致供电时好时坏，电压不稳定。

如果排除了外部供电问题,那么就需要考虑变频器内部了。

主回路问题：
- 整流模块损坏：整流模块是AC-DC转换的核心部件，如果其内部的一个或多个二极管击穿开路，会导致整流效率下降，直流母线电压偏低。
- 主回路接线松动：变频器内部连接整流模块、直流母线电容、制动单元等部件的大电流线缆或铜排松动。
直流母线电压检测电路故障：
- 电压检测板/电路故障：变频器通过一个电压检测电路来监测直流母线电压，如果这个电路本身出现故障（如传感器、电阻、运放损坏），可能会误报电压过低，导致 LnF 故障。
- 参数设置错误：变频器中有一个参数用于设置“欠压”动作阈值，如果这个参数设置得过高（比正常电压还高），也可能在正常电压下就报 LnF 故障，不过这种情况比较少见。

请按照以下步骤,由简到繁进行排查，通常能快速找到问题所在。

在进行任何检查之前,务必确认变频器已完全断电，并等待内部电容充分放电（等待几分钟），以防止触电或损坏设备。

测量输入电压：
- 使用万用表的交流电压档,在变频器的电源输入端子（L1, L2, L3）上直接测量三相电压。
- 检查电压值：确认电压是否在变频器铭牌标称的允许范围内（380V±10%）。
- 检查三相平衡：确认三相电压是否基本平衡（相差不应超过10%），如果某一相电压明显偏低或为零，则很可能是缺相。
检查接线：
- 断电后,检查变频器主电源输入端子的螺丝是否紧固。
- 检查输入电缆的接头是否牢固,有无烧焦、氧化的痕迹。
检查上级供电：
- 如果变频器是通过空气开关或接触器供电,检查这些开关是否全部合闸到位。
- 检查为变频器供电的断路器或熔断器是否完好。
- 如果有上级变压器,检查其输出电压是否正常。

如果外部供电完全正常,那么问题很可能在变频器内部。

检查内部接线：

打开变频器外壳（注意内部仍有高压！），检查连接整流模块和直流母线的大电流铜排或电缆是否松动。
测量直流母线电压：
- 这是最关键的一步,需要专业人员进行。
- 找到变频器内部的直流母线正端（通常标有 P+, DC+）和负端（通常标有 N, DC-）。
- 在变频器上电但不启动电机的情况下，用万用表的直流电压档测量这两点之间的电压。
- 正常情况：对于380V输入的变频器，直流电压应在 510V - 540V 之间（理论值为 380V * 1.414 ≈ 537V）。
- 故障情况：如果测得的电压远低于510V（只有300V左右），则可以确认是整流模块或主回路问题。
检查整流模块：

如果直流电压过低,需要断电后拆下整流模块，使用二极管档或电阻档进行测量，判断其内部二极管是否击穿或开路，这需要一定的电子技术基础。
检查参数设置：
- 进入变频器的参数设置菜单,找到与“欠压”相关的参数（通常参数代码为 UVC 或 LU），检查其设置值是否合理，可以尝试恢复出厂设置来排除参数错误的可能性。

故障现象	最可能的原因	检查方法	解决方案
LnF 故障	输入电源缺相	用万用表在变频器输入端测量三相电压，看是否有一相无电或电压很低。	检查并修复上级供电线路、开关、熔断器或电缆接头。
	输入电压过低	测量输入端电压，确认是否低于允许范围。	调整电网电压，或更换容量更大的变压器。
	主电源接线松动	断电后检查输入端子螺丝是否拧紧。	重新紧固接线端子。
	整流模块损坏	测量直流母线电压，若远低于510V，则怀疑整流模块。	更换整流模块。

重要提示：

安全第一：内部检查涉及高压，非专业人员请勿自行操作，以免发生危险或扩大故障。
寻求专业帮助：如果以上步骤无法解决问题，或者您不具备检测内部电路的能力，建议联系施耐德变频器的授权服务商或专业维修人员进行处理，他们拥有专业的工具和经验，能快速定位并解决问题。
