AT25228有声无图故障如何检修？

“有声无图”是电视维修中一个非常典型的故障现象，它的核心问题在于：电视的音频处理系统和伴音功放电路工作正常，但视频信号处理或显示部分出现了问题。

第一部分：故障分析与可能原因

我们可以把电视信号处理流程想象成一条流水线： 信号输入 -> 信号处理（主板） -> 视频解码 -> 信号转换（T-CON板） -> 屏幕显示

“有声无图”说明信号在“信号处理”阶段之后，视频信号就“断”了，可能的原因可以分为以下几大类：

电源问题（可能性较低，但不能完全排除）

• 主电源输出电压异常：虽然电视有声，说明主电源基本工作，但如果提供给主板、T-CON板或屏驱动电路的电压（如 12V, 5V, 3.3V, VCC）不稳定或缺失，也可能导致无图。
• 屏驱动板（LVDS/DSI供电）问题：专门为屏幕提供工作电压的电路故障。

主板（信号处理核心）问题（可能性最高）

主板是信号处理的大脑,是“有声无图”故障的重灾区。

• CPU或主芯片工作异常：CPU负责整机协调，如果它进入保护状态或程序跑飞，可能会切断视频输出，但保留音频输出。
• 视频解码芯片故障：专门负责将信号源（HDMI、AV、TV等）解码成图像数据的芯片损坏。
• 程序存储器（Flash/EMMC）问题：内部系统程序损坏或丢失，导致无法正确生成和输出视频信号。
• 信号输入/切换电路故障：HDMI、AV等接口的切换芯片或相关电路损坏，导致信号无法进入视频解码通道。
• DDR内存问题：内存损坏或接触不良，导致图像数据无法缓存和处理。
• LVDS/DSI信号输出电路故障：主板将处理好的图像数据通过LVDS或DSI接口传输给T-CON板，这个接口的排线插座、排线或输出端口的电路损坏，就会导致无图。

T-CON板（时序控制板）问题（可能性较高）

T-CON板是连接主板和屏幕的“翻译官”和“指挥官”。

• T-CON板本身损坏：板上的主控芯片、供电电路、LVDS信号处理芯片等损坏。
• T-CON板供电问题：T-CON板得不到正常的工作电压（如 VCC-LOGIC, VCC-GVDD 等）。
• T-CON与屏幕的排线接触不良或损坏：排线是连接T-CON和屏幕玻璃的“神经束”，如果接触不良或断线，信号无法传递，屏幕自然无图。

屏幕本身问题（可能性较低，但最严重）

• 屏驱动电路损坏：屏幕内部集成了大量的驱动晶体管（COF/COG），如果这部分电路损坏，即使有信号输入也无法点亮像素点。
• 屏幕玻璃损坏：物理撞击导致内部线路断裂。

第二部分：检修流程与步骤（从简到繁，由外到内）

重要提示：在进行任何拆机检修前，请务必断开电源，并做好防静电措施！操作不当可能导致电视彻底损坏或造成人身伤害。

第一步：外部检查与软件排障（安全且简单）

1. 检查信号源：
   • 确认是所有信号源（如HDMI1、HDMI2、AV、TV）都无图，还是只有一个无图，如果只有一个，可能是该接口或线缆问题。
   • 更换一根确认好的HDMI线,连接到另一个确认好的信号源（如电脑、机顶盒）上，测试是否正常。
2. 重启电视：

   拔掉电视电源线,等待5-10分钟，让内部电容完全放电，然后重新插上开机，这可以解决临时的软件死机或系统错误。

3. 恢复出厂设置：

   通过电视遥控器进入“设置” -> “系统” -> “恢复出厂设置”，这可以排除因软件系统错乱导致的故障。

4. 检查背光：

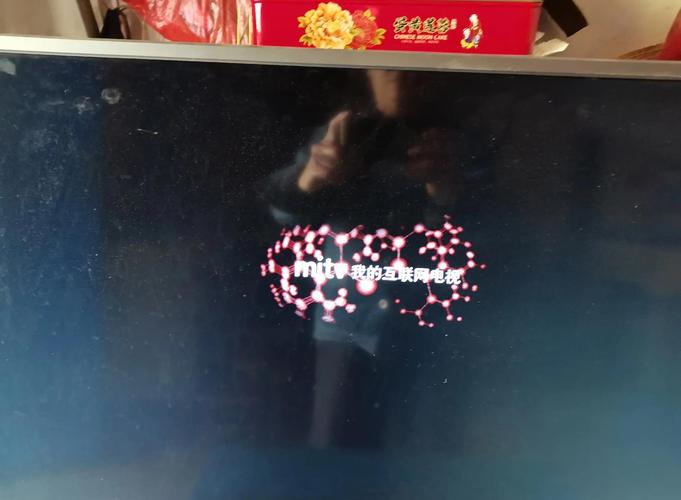

   • 在一个黑暗的房间里,打开电视，用手电筒以一个很小的角度照射屏幕，仔细观察屏幕上是否有非常暗淡的图像轮廓。

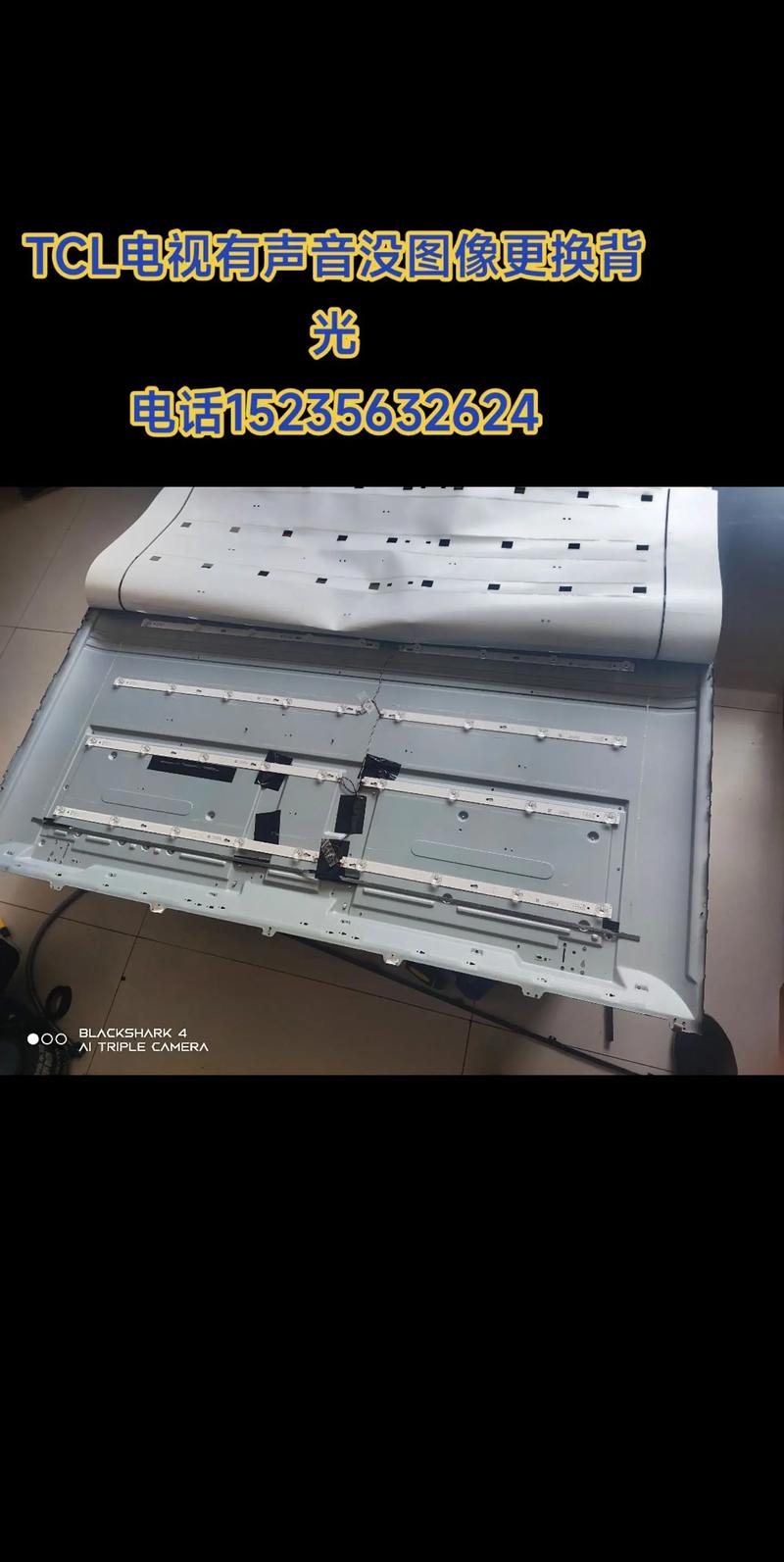

   • 如果有暗淡图像：说明主板和T-CON板基本正常，问题大概率是背光驱动板（LED灯条）故障或其供电问题，这是“有声无图”的一个变种，但背光不亮，所以看起来像无图。
   • 如果完全没有任何暗淡图像：则问题在主板或T-CON板的可能性极大。

第二步：拆机与初步目视检查

1. 拆开电视后盖：准备好合适的螺丝刀，小心拆下后盖。
2. 检查内部：
   • 排线：检查所有排线（特别是主板到T-CON的排线，T-CON到屏幕的排线）是否插紧，有无松动、氧化或弯折。
   • 电容：观察主板和T-CON板上是否有明显鼓包、漏液的电解电容，这是电路板老化或故障的常见标志。
   • 保险丝：检查电源板上的保险丝是否熔断，如果熔断，说明后级有严重短路，需进一步排查。

第三步：电压与信号测量（需要专业工具和知识）

这是最核心的检修步骤,需要用到万用表和示波器。

1. 测量电源输出电压：

   • 找到电源板,测量其输出的主要电压（如 12V, 5V, 3.3V），确保电压在正常范围内且稳定。
   • 重点测量T-CON板的供电电压，看是否正常。

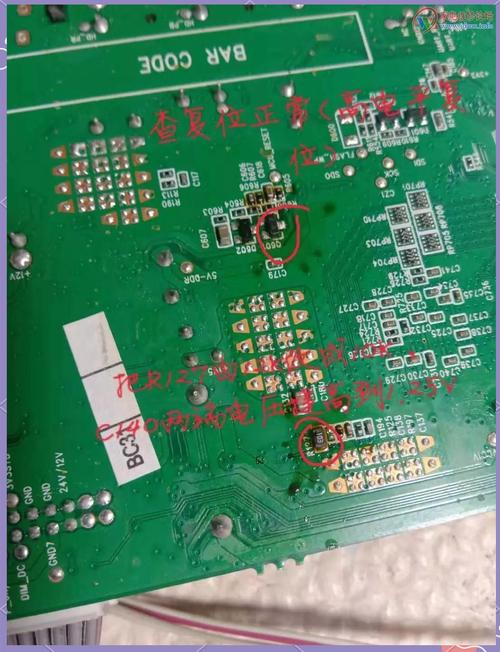

2. 测量主板关键点：

   • CPU/主芯片供电：测量主芯片的供电引脚（通常需要查阅图纸）是否正常。
   • DDR供电：测量内存条的供电是否正常。
   • LVDS/DSI接口供电：测量主板输出到T-CON排线接口上的供电电压（如 VCC-LOGIC）。

3. 测量信号波形（示波器是关键）：

   • LVDS信号：在主板的LVDS输出接口上，测量其中的数据线（通常是 RX0-, RX0+, RX1-, RX1+...），正常工作时，在播放图像时，这些线上应有跳变的脉冲波形。
     • 有波形：说明主板视频处理部分工作正常，问题在T-CON板或屏幕。
     • 无波形：说明主板故障，未输出视频信号。
   • 控制信号：测量LVDS接口中的时钟线、使能线、数据使能线等，也应看到相应的波形。

第四步：隔离法与替换法（快速定位故障）

如果测量发现某个部分电压或信号异常,或者没有工具进行精确测量，可以采用替换法。

1. 替换T-CON板：

   • 这是最有效的“试错”方法之一，找一块同型号的、确认是好的T-CON板换上，开机测试。
   • 如果图像恢复：则原T-CON板损坏。
   • 如果依然无图：则问题在主板或屏幕。

2. 测试屏幕（需要小心）：

   • 如果主板有正常的LVDS波形输出,且T-CON板换新后无效，那么很可能是屏幕或屏幕与T-CON的排线问题。
   • 可以尝试将屏幕连接到另一台同型号、确认好的电视主板上测试（难度较大，风险高），如果在新主板上能显示，则原主板有问题；如果依然无图，则屏幕损坏。

3. 替换主板：

   如果以上所有方法都试过,特别是排线、T-CON板都正常，且主板无LVDS输出，那么基本可以确定是主板故障，最直接的解决方案就是更换一块同型号的主板。

第三部分：总结与建议

对于 AT25228 “有声无图”故障，检修思路总结如下：
