常见故障现象
当电源部分出现故障时,电视通常会表现出以下几种典型现象：

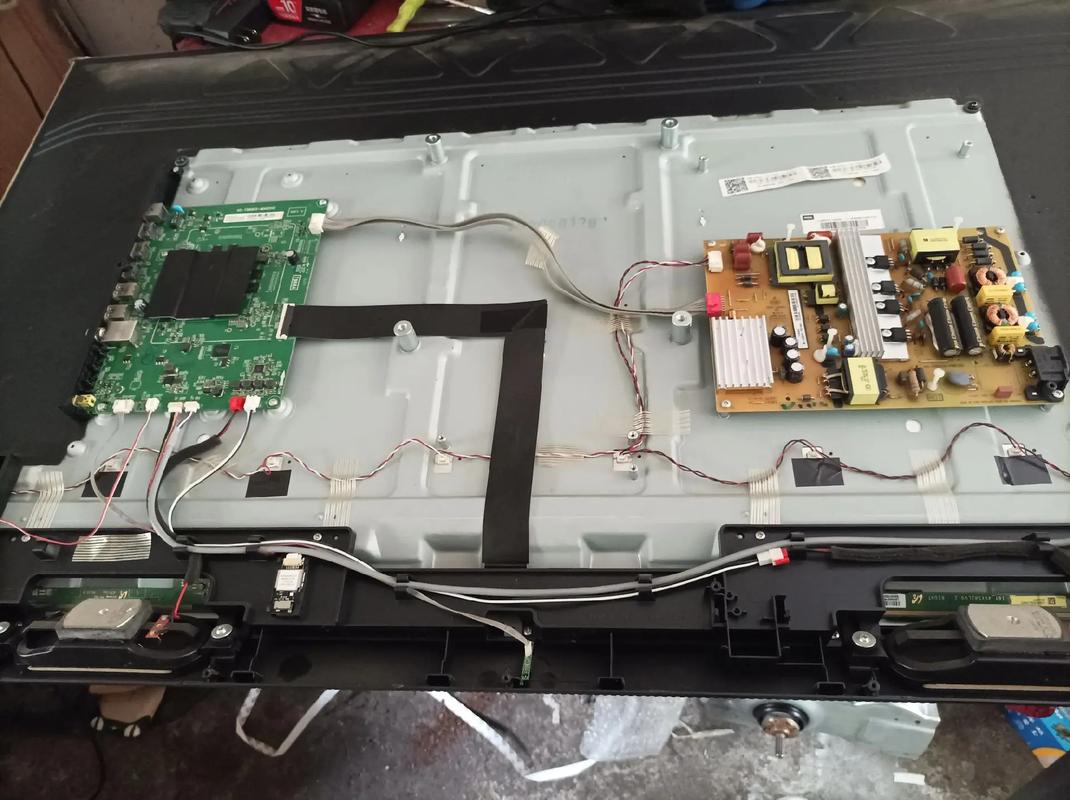

（图片来源网络，侵删）
-

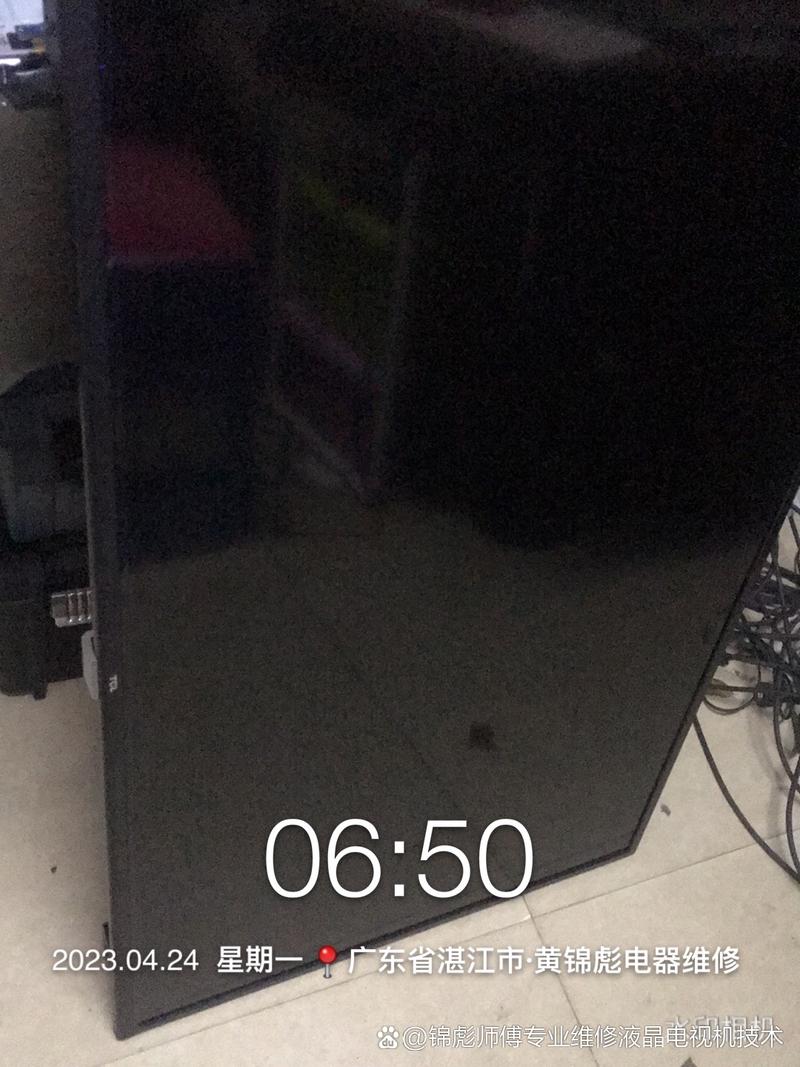

完全无反应，不开机：
- 插上电源，按下电源键，电视机没有任何反应，指示灯不亮,屏幕漆黑一片。
- 这是电源板完全失效或保护电路启动最常见的情况。
-
指示灯亮，但无法开机：
- 待机指示灯（通常是红色）亮，但按遥控器或本机电源键后，指示灯闪烁或颜色变化，但屏幕无光栅,无声音。
- 这通常意味着待机电源正常，但主电源（行扫描电路供电）未能启动或启动后又因保护而关闭。
-
有光栅，但图像异常，随后关机：
- 开机瞬间能看到图像或光栅，但很快（几秒到几十秒）图像消失，屏幕变黑，可能伴随“吱”的一声关机声。
- 这通常是电源或行扫描电路存在过流、过压故障,被保护电路检测到后自动关机。
-
图像上有“S”形扭曲或黑滚条：
（图片来源网络，侵删）- 图像正常，但上面有水平方向的“S”形扭曲或黑滚条，并伴有“嗡嗡”的交流声。
- 这通常是电源的滤波电容失效或容量严重下降,导致直流电源中叠加了过多的纹波电压。
主要故障原因分析
CRT电视的电源电路通常由一个主电源和一个独立的待机电源组成,故障原因主要集中在以下几个方面：
核心开关电源部分
这是故障的重灾区。
-
启动电阻变质/开路：
- 作用： 为开关管（如 STR-S6709 或类似型号）提供一个微弱的启动电流,使其开始工作。
- 故障： 阻值变大或开路，导致开关管无法启动，电源无输出，这是“完全无反应”的常见原因之一。
- 常见位置： 通常并联在开关管基极和地之间,或在厚膜集成电路的供电脚上。
-
开关管 损坏：

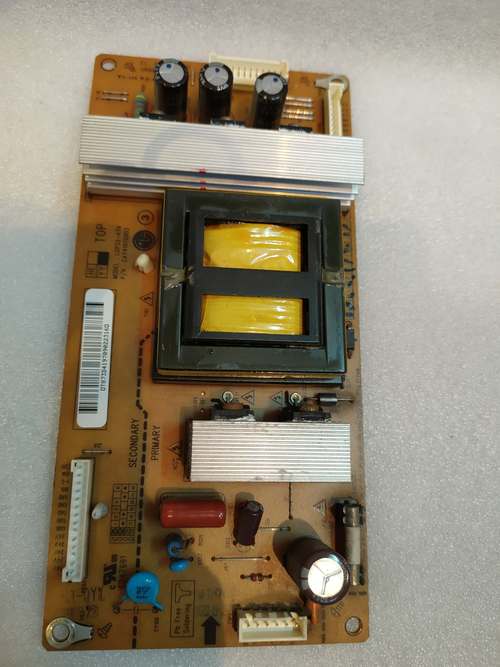

（图片来源网络，侵删）- 作用： 电源的核心,通过高速开关动作将市电转换成高压直流。
- 故障： 击穿短路，这是最致命的故障，开关管击穿后，会引起保险管熔断，甚至烧毁周边电阻，更换后必须检查其驱动电路和振荡电路是否正常,否则会再次烧毁。
- 检测： 用万用表二极管档测量三个电极之间的电阻，若发现任意两极之间短路或正反向电阻都很小,则已损坏。
-
电源厚膜集成电路 损坏：
- 作用： 集成了开关管、振荡器、脉宽控制器、过流/过压保护等所有功能，TCL HD29E64S 常用型号是 STR-S6709。
- 故障： 内部开关管击穿、控制电路损坏，其损坏现象和开关管类似,也会导致保险管熔断。
- 检测： 测量其各脚对地电阻，与正常值对比差异巨大则可能损坏,通常直接更换更可靠。
-
光电耦合器 损坏：
- 作用： 连接次级（低压）和初级（高压）电路的“信使”，负责将输出电压的波动反馈给初级控制电路,以稳定输出电压。
- 故障： 内部开路或性能不良，导致电压失控（过高或过低）,引起保护电路动作或元器件损坏。
- 检测： 测量其1、2脚（发光侧）和3、4脚（受光侧）的正反向电阻，若1、2脚或3、4脚有短路，或3、4脚正反向电阻接近,则已损坏。
-
取样电阻/稳压二极管 损坏：
- 作用： 取样电阻（如 130kΩ/0.5W）用于检测输出电压，稳压二极管（如 6.2V）为取样电路提供基准电压。
- 故障： 取样电阻阻值变大或开路，稳压二极管击穿或漏电，都会导致反馈电压异常，引起输出电压过高或过低,无法开机。
待机电源部分
- 作用： 在待机状态下为CPU和遥控接收头提供微弱的+5V电压。
- 故障： 待机电源的小型开关管、稳压IC（如 8050）或滤波电容损坏，导致待机指示灯不亮,CPU无法接收开机指令。
保护电路
- 过压保护： 当输出电压过高时，会击穿保护二极管（如 6.8V 稳压管）,强制关机。
- 过流保护： 当负载（主要是行输出电路）电流过大时，会在取样电阻上产生过大的电压,触发保护。
- X射线保护： 行输出电压过高时触发,防止显像管阳极电压过高产生有害X射线。
滤波电容
- 作用： 滤除市电和开关后的脉动直流,使其平滑。
- 故障： 这是导致“S”形扭曲、黑滚条和图像不稳的罪魁祸首。 电容因长期高温工作而电解液干涸，容量下降，ESR（等效串联电阻）增大。
- 常见位置： 电源输入端（两个大圆柱形电容）和开关变压器次级输出端（多个小电容）。
检修思路与步骤
⚠️ 重要安全提示： CRT电视内部有高压，即使在断电后，显像管阳极电容上仍储存有大量电荷，有触电危险！检修时务必使用隔离变压器，并对高压包进行放电操作,非专业人员强烈建议送修！
第一步：外观与初步检查
- 观察保险管： 拔掉电源线，打开后盖，找到电源板上的保险管（通常在电源输入端）。
- 保险管完好： 说明后级电路存在严重短路的可能性较小,故障可能在启动电路或反馈电路。
- 保险管烧黑/熔断： 说明后级（开关管、厚膜块、整流桥等）存在严重短路。切勿直接更换保险管通电！ 必须先找到短路点并修复。
第二步：通电测关键电压（必须在隔离变压器下进行！）
-
测待机电压： 开机，用万用表测电源板输出端的+5V待机电压是否正常。
- 无+5V： 故障在待机电源电路，重点检查待机开关管、相关电阻和电容。
- 有+5V： 说明待机电源正常,故障在主电源或其控制电路。
-
测主电源输出电压：
- 按下电源键，尝试开机，同时测量主电源输出的+B电压（通常是+130V左右，具体请查图纸）。
- 电压无输出： 故障在主电源的启动、振荡或反馈电路。
- 电压瞬间出现又消失： 说明电源启动了，但随后被保护电路关断，重点检查负载（行输出电路）是否短路，或电源本身有导致过压/过流的元件。
- 电压严重偏高/偏低： 故障在稳压反馈电路，重点检查光电耦合器、取样电阻、稳压二极管。
第三步：针对性元器件检测
根据第二步的测量结果,缩小故障范围：
-
如果保险管烧断：
- 先用万用表二极管档测量整流桥、开关管/厚膜块（STR-S6709） 是否击穿，更换损坏的元件后，再检查其他相关电阻（如限流电阻、阻尼电阻）是否连带烧毁。
-
如果无+B电压输出：
- 测启动电阻： 测量启动电阻的阻值是否正常。
- 测厚膜块/开关管： 测量其各脚对地电阻是否正常,判断是否损坏。
- 测反馈电路： 检查光电耦合器、431精密稳压管及相关电阻。
-
如果图像有S形扭曲：
- 重点更换电容： 这是“电容病”的典型表现。优先更换电源输入端的两个大滤波电容（如 400V/330μF）和开关变压器次级所有的小滤波电容（如 16V/1000μF, 25V/220μF 等）。 即使外观鼓包不明显,也可能已经失效。
总结与建议
对于 TCL HD29E64S 这款老电视,电源故障的排查遵循以下逻辑：
- “一看”： 看保险管是否完好,看电容是否鼓包。
- “二测”： 测待机5V电压，测主电源+B电压。
- “三换”： 根据测量结果，重点怀疑并更换开关管/厚膜块、启动电阻、光电耦合器、滤波电容这几个“高危”元件。
给普通用户的建议：
- 安全第一： CRT电视内部有高压，非常危险，如果您没有电子维修基础和工具，强烈建议不要自行拆机,可以寻找有经验的维修师傅上门维修。
- 考虑成本： 这台电视已经非常老旧，维修费用加上上门费可能接近甚至超过一台新的入门级液晶电视的费用,请评估一下维修的价值。
- 寻找配件： 如果决定维修，像 STR-S6709 厚膜块、滤波电容等都是通用件,网上或电子市场比较容易买到。
希望这份详细的指南能对您有所帮助！
