下面我将为您提供一份详细的、针对海信HDP2907电源故障的维修指南，包括常见故障现象、核心电路分析、维修步骤和注意事项。

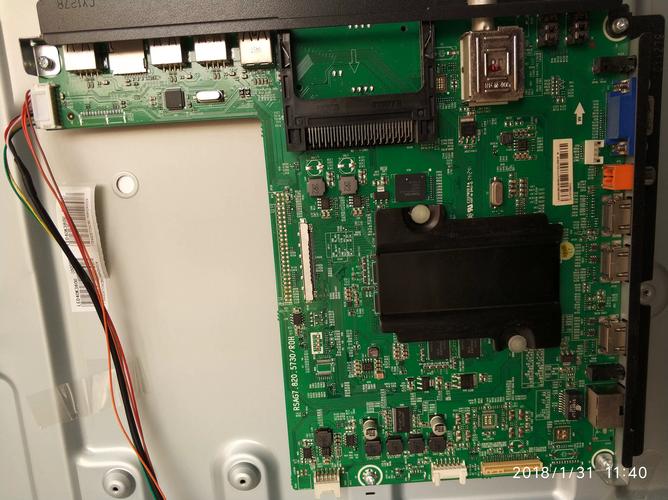

（图片来源网络，侵删）

常见故障现象

当海信HDP2907的电源板出现故障时,通常表现为以下几种现象：

完全无反应（三无）：
- 症状： 按下遥控器或机身上的电源按钮，电视机没有任何反应，指示灯不亮，屏幕全黑，也听不到任何声音（包括开机的高压声）。
- 原因： 这是最常见的故障，通常是电源板完全停止工作,无法输出任何电压。
指示灯亮，但无法开机（三无）：
- 症状： 按下电源按钮后，待机指示灯（通常是红色）能正常亮起或闪烁，但松开按钮后，电视无法进入正常工作状态，屏幕不亮,没有声音。
- 原因： 这说明电源板的待机电路是正常的，能产生+5VSB电压为控制系统供电，但主电源电路没有启动，无法输出+24V、+12V、+135V等负载所需的工作电压。
屡损保险管：

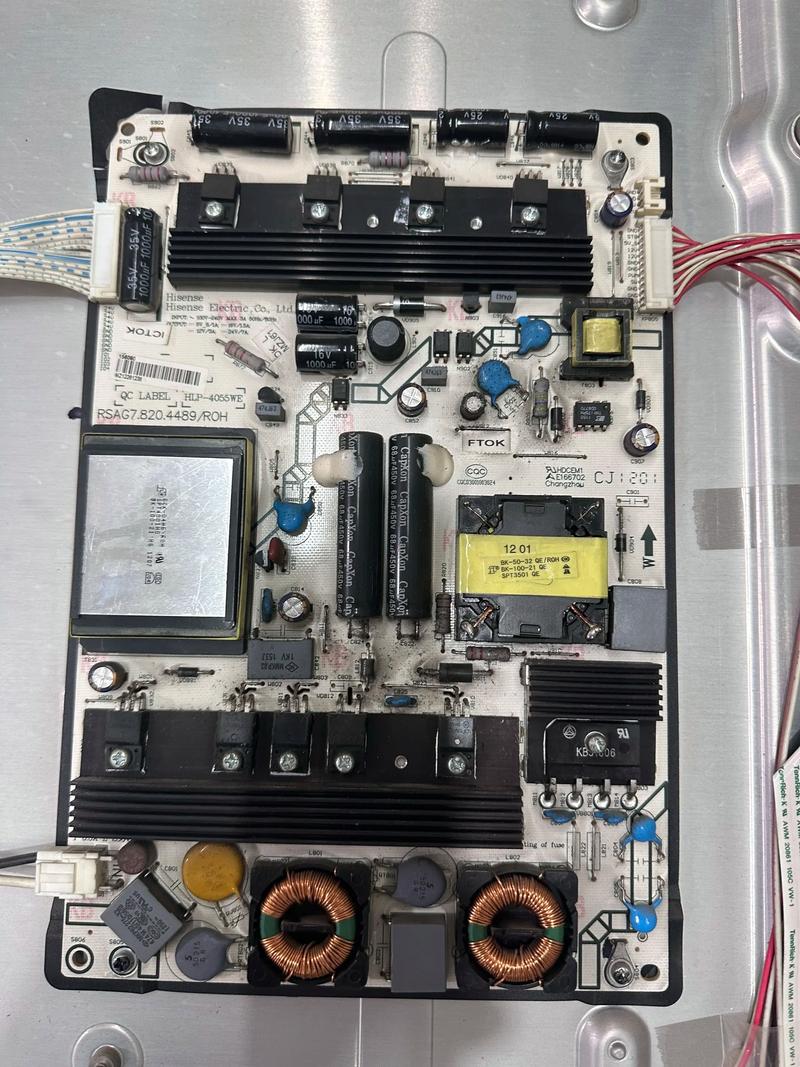

（图片来源网络，侵删）
- 症状： 更换新的保险管后，一通电保险管立即熔断，或者通电瞬间“嘭”的一声炸裂。
- 原因： 这表明电源板存在严重的短路性故障,通常在市电输入端或主变换电路。

电源板核心电路分析

要维修，必须先懂原理，海信RSAG7.820.2337电源板主要包含以下几个部分：

市电输入与抗干扰电路：
- 作用： 过滤电网干扰,防止电视机干扰电网。
- 关键元件： 保险管F801、压敏电阻RT801、互感线圈L801、X电容C801/C802、Y电容C803/C804。
- 维修要点： 保险管熔断是此部分最常见的故障点，需检查压敏电阻是否短路,整流桥DB801是否击穿。
待机电源电路 (Standby Power Supply - STB)：
- 作用： 产生一个+5VSB的稳定电压，为主板上的CPU控制系统供电，使其处于“待命”状态。
- 核心IC： 通常是一个小功率开关电源IC，如TEA1522P或TEA1533等。
- 维修要点： 5VSB电压正常，但无法开机，问题通常不在这里，5VSB也无输出,则需检查此部分电路。
电源控制与驱动电路 (PFC & PWM)：
（图片来源网络，侵删）
- 作用： 这是电源的核心，PFC（功率因数校正）电路将整流后的脉动直流电转换为稳定的约380V高压直流电，提高效率并减少电网谐波，PWM（脉宽调制）电路则负责将380V电压转换为电视机所需的各种直流电压（如+135V、+24V、+12V等）。
- 核心IC：
  - PFC控制器： 常用NCP1653或TDA4863。
  - PWM控制器： 常用NCP1397或SG6848。
- 维修要点： 这部分是故障高发区，IC本身、其外围的振荡、反馈、驱动电路以及MOS管等元件都容易损坏。
电压输出与整流滤波电路：
- 作用： 将开关变压器次级线圈感应出的交流电压,通过整流二极管和滤波电容转换为稳定的直流电压。
- 关键元件：
  - +135V滤波电容： C834 (通常为100μF/160V)。
  - +24V滤波电容： C836 (通常为470μF/25V)。
  - +12V滤波电容： C837 (通常为220μF/16V)。
  - 整流二极管： D831, D832, D833等。
- 维修要点： 滤波电容鼓包、失容是常见老化现象，会导致电压不稳或纹波过大，引起图像异常或保护性关机,整流二极管击穿会导致输出短路。
保护电路：
- 作用： 监测各路输出电压和电流，当出现过压、过流、过热等异常情况时，强制关闭电源,保护负载和电源自身。
- 关键元件： 光耦（如PC817）、稳压二极管（如431）、电压比较器等。
- 维修要点： 保护电路动作时，电源会停止工作，维修时需要判断是真正的故障触发了保护,还是保护电路自身误动作。

详细维修步骤

安全第一！ CRT电视内部有高压，即使断电后，显像管阳极上仍储存有大量电荷，有触电危险！维修前务必对显像管高压嘴进行放电！

第一阶段：初步检查与电压测量

外观检查：
- 拆开电视机后盖,取出电源板。
- 仔细观察电源板，看是否有明显烧黑的元件、炸裂的电容、虚焊的焊点。
- 重点检查滤波电容（C834, C836, C837）是否鼓包、漏液。
测量保险管F801：
- 用万用表电阻档测量保险管两端。
  - 开路（无穷大）： 说明后级电路存在短路故障。
  - 通路（很小阻值）： 说明后级没有严重短路,可以通电测试。
- 如果保险管熔断：
  - 千万不要直接更换新保险管通电！ 必须先找到短路点。
  - 断开PFC电路的输出端（通常是连接到主变压器初级的一个大电容或二极管），然后测量保险管，如果此时保险管阻值恢复正常,说明短路点在PFC或PWM电路。
  - 断开所有电压输出端的连接器（接到主板和行板上的），再测保险管，如果恢复正常，说明短路点在负载电路（主板或行板），但这种情况较少见,电源板自身故障概率更大。

第二阶段：通电测试（假负载法）

警告： 使用假负载法时，必须确保所有连接断开,以防损坏主板等负载！

制作假负载：
- 对于+24V和+12V输出，可以使用大功率水泥电阻或灯泡。+24V可用24V/20W的灯泡，+12V可用12V/10W的灯泡。+135V电压较高，建议使用一只100Ω/50W的大功率电阻作为假负载。
连接假负载：
- 将假负载连接到电源板对应电压的输出端子上（注意区分正负极）。
- 暂时不连接+5VSB的负载，因为CPU需要+5VSB来开机。
通电测量：
- 给电源板通电，先不要按遥控器，待机指示灯应亮起，+5VSB电压正常。
- 用万用表直流电压档测量各路输出电压：
  - 待机状态： 应只有+5VSB有输出，其他主电压（+135V, +24V, +12V）应为0V。
  - 开机状态： 按下遥控器电源键，观察电压变化，正常情况下，+135V、+24V、+12V电压应迅速上升到正常值并保持稳定。

第三阶段：针对性排查

根据第二阶段的测试结果,进行针对性排查：

情况1：待机电压正常，但无法开机（主电压无输出）

这通常是开/机控制信号或PWM主控电路的问题。

检查开/机控制信号：
- 从主板上拔下连接到电源板的排线，找到标注为 "POW ON" 或 "ON/OFF" 的引脚。
- 用万用表测量，在待机状态时，此引脚应为低电平（如0V）；开机时，应为高电平（如3.3V或5V）。
- 如果此信号正常,说明问题在电源板内部。
检查PWM主控电路：
- 测量PFC控制器（如NCP1653）的供电脚（VCC）电压，正常工作时，此电压应有十几伏，如果为0V,检查其启动电阻和供电电路。
- 测量PWM控制器（如NCP1397）的供电脚（VCC）和使能脚（EN）电压,EN脚在开机时应为高电平。
- 检查PFC和PWM电路的反馈环路，特别是光耦（如PC817）是否工作正常，光耦是传递电压和开关信号的关键元件,容易损坏。
- 检查开关管（MOSFET）是否击穿，用万用表二极管档测量D极和S极,不应短路。

情况2：输出电压严重偏低或不稳定

检查滤波电容： 这是最常见的原因，用万用表电容档或替换法，检查C834, C836, C837是否容量下降或失效,外观鼓包的电容必须更换。
检查反馈电路： 检查PWM电路的取样电阻和稳压IC（如TL431）是否正常，TL431和光耦组成的精密稳压系统,是保证输出电压稳定的核心。
检查负载： 如果假负载法下电压正常，但接上主板后电压下降,说明主板存在短路或过载故障。

情况3：保险管熔断，且有元件损坏

更换保险管： 使用同规格、同电流的保险管。
更换损坏元件： 根据外观和测量结果，更换压敏电阻RT801、整流桥DB801、PFC开关管、PWM开关管等。
检查IC： 开关管击穿时，往往会连带击穿其驱动IC（如NCP1397）或相关的阻容元件，更换开关管后,最好也检查一下驱动IC是否正常。

常见故障元件清单与维修技巧

滤波电容鼓包/失容： 最高频故障！ 直接更换同规格、同耐压或更高耐压的电容,建议选用105度耐温的优质电容。
电源控制IC损坏： NCP1653, NCP1397, TEA1522等，这些IC价格不贵，但功能复杂,更换后需仔细检查外围电路。
开关管击穿： 通常是一个大功率MOSFET，型号如STP11NK60Z或K1117，击穿后必须检查其驱动电路和IC,否则会再次烧毁。
整流桥击穿： 更换同型号的整流桥或用4个快恢复二极管搭接代替。
光耦PC817损坏： 反馈环路的核心，更换成本低,是排查反馈问题的首选替换件。
精密稳压IC TL431损坏： 同样是反馈环路的关键元件。
取样电阻变值/开路： 这些电阻通常阻值很小（几KΩ到几十KΩ），但功率较大,容易烧毁导致输出电压失控。

总结与建议

先易后难： 从保险管、电容、电阻等简单元件入手,再逐步检查IC和半导体。
测量是关键： 学会用万用表测量电压、电阻,判断电路的工作状态。
安全至上： 永远不要在未放电的情况下触摸CRT高压部分,也不要在短路未排除时通电。
善用图纸： 如果能找到该电源板的电路图,维修会事半功倍。
寻求专业帮助： 如果自己没有维修经验或工具，建议将电源板或整机送到专业的电视维修店处理，CRT电视涉及高压,安全风险较高。

希望这份详细的指南能帮助您成功维修海信HDP2907的电源故障！祝您维修顺利！
