九阳电磁炉E3故障代码怎么修？

故障代码E3的核心含义

E3：锅具检测异常（或无锅）

电磁炉的原理是通过线圈盘产生高频磁场,磁场穿过锅具，在锅底产生涡流效应来加热，锅具的存在与否、材质是否合适，都会影响这个电磁场的变化，电磁炉内部有一个“锅具传感器”（通常是一个微小的线圈或IGBT上的温度感应）来检测这种变化。

当电磁炉检测不到锅具,或者检测到的信号不符合正常加热的标准时，就会判定为“锅具检测异常”，并立刻停止加热，显示E3代码，以保护内部元件（尤其是IGBT大功率管）因空载而过热损坏。

导致E3故障的常见原因分析

E3故障可以大致分为两大类：外部原因和内部原因，维修时，应优先排查外部原因，因为它们占了绝大多数情况。

（一）外部原因（最常见，优先排查）

1. 锅具不匹配（最主要原因）


   （图片来源网络，侵删）
   • 锅具材质问题：使用了非导磁锅具，如铝锅、铜锅、玻璃锅、陶瓷锅、砂锅等，这些锅具无法有效切割磁感线，无法产生足够的涡流，导致电磁炉检测不到。
   • 锅具尺寸或形状问题：锅具太小（直径小于8cm）、太薄、或者锅底凹凸不平、有大量水珠，这会导致电磁场分布不均，传感器无法接收到稳定的反馈信号。
   • 锅具放置位置不当：锅具没有完全放置在加热区域（线圈盘）的中心。

2. 锅具与炉面之间有异物

   • 炉面上有水、油污、食物残渣等，导致锅具与炉面接触不良。
   • 锅底和炉面之间垫了东西,如湿抹布、纸巾等。

（二）内部原因（次常见，需要拆机检修）

1. 传感器相关电路故障

   • 传感器（检锅线圈）开路或短路：这个微型线圈是核心检测部件，如果它本身损坏，就无法检测信号。
   • 传感器连接线松动或脱落：连接传感器和控制板的排线可能松动或接触不良。
   • 传感器周围有异物：传感器上可能积累了油污或食物残渣，影响其灵敏度。

2. 控制板（MCU）故障

   • MCU本身损坏：作为电磁炉的“大脑”，如果MCU损坏，它可能无法正确处理传感器传回的信号，从而错误地报E3。
   • MCU相关电路问题：为MCU供电或提供信号的外围元件（如电容、电阻）出现故障。

3. 功率板（IGBT）相关故障


   （图片来源网络，侵删）
   • IGBT（大功率管）损坏：IGBT是加热的核心元件，如果它轻微击穿或性能不良，会影响整个振荡电路，导致锅具检测信号异常，从而报E3。
   • 谐振电容（C3）失容或损坏：这个电容与线圈盘组成LC振荡电路，如果它失效，电路无法正常振荡，自然无法检测到锅具。

详细的维修步骤（从易到难）

重要提示：在进行任何内部检修之前，请务必断开电磁炉的电源，并等待内部高压电容充分放电（可以用大功率电阻进行放电），以防触电！

第一步：外部检查（90%的问题出在这里）

1. 更换锅具：这是最关键的一步，请换一个九阳原装推荐的、底部平坦的含铁质不锈钢锅、铸铁锅，锅底直径最好大于12cm。
2. 清洁炉面和锅底：用干净的干布将电磁炉炉面和锅底彻底擦拭干净，确保无水、无油污。
3. 正确放置锅具：将锅具平稳地放在加热区域中心。
4. 测试：重新通电，尝试开机，如果E3消失，恢复正常，说明问题已解决，如果仍然显示E3，请进行下一步。

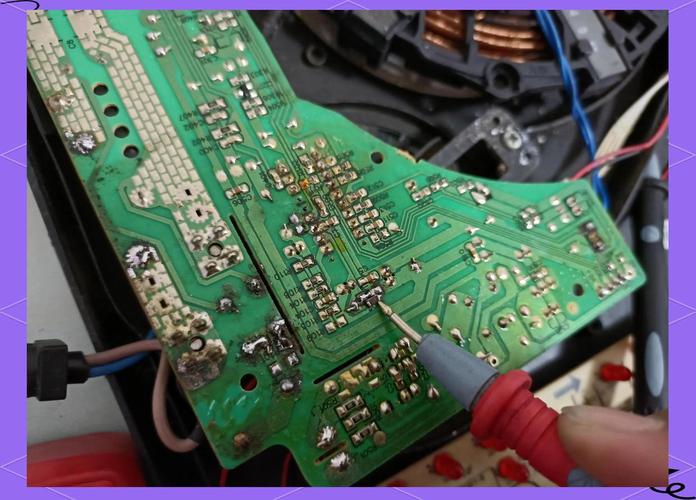

第二步：拆机检查内部（需要一定动手能力）

1. 断电并拆机：拔掉电源插头，用螺丝刀拆开电磁炉的外壳。

2. 目视检查：

   • 查看电路板是否有明显的烧黑、爆裂的元件，特别是IGBT（通常安装在散热片上，有三个引脚）和整流桥（四个引脚的方型元件）。
   • 检查排线是否牢固连接,特别是连接线圈盘和控制板的排线。
   • 检查线圈盘（铜线圈）是否有断裂或变形。

3. 重点检查传感器电路：

   • 找到传感器：通常在加热线圈盘的下方或旁边，是一个小线圈，用两根细线连接到控制板上。
   • 测量传感器线圈：使用万用表的电阻档（200Ω档），测量传感器两个端子之间的电阻，正常阻值通常在几十到一百多欧姆之间，如果显示“OL”（开路）或“0”（短路），说明传感器已损坏，需要更换。
   • 清洁传感器：如果传感器表面有油污，用酒精棉签小心地擦拭干净。

4. 测量关键电压（需要一定电子基础）：

   • +18V/+5V电压：在控制板上找到电源部分，测量是否有稳定的+18V（供给风扇和驱动电路）和+5V（供给MCU）电压，如果没有，说明电源电路有问题。
   • PWM信号：在驱动IGBT的电路附近，测量是否有PWM脉冲信号，这个信号在有锅时和无锅时是不同的，如果没有信号或信号异常，说明MCU或其驱动电路有问题。

第三步：针对性维修

• 如果传感器损坏：购买同型号的传感器进行更换，型号通常印在传感器上或附近。
• 如果排线松动：重新插拔排线，确保插紧。
• 如果IGBT或整流桥损坏：这是比较严重的故障，需要更换同型号、同参数的新元件，更换后，必须检查驱动IGBT的电阻（通常是几欧姆到几十欧姆）是否烧毁，否则换上新的IGBT会再次被击穿。
• 如果谐振电容C3失容：更换同容量、同耐压的新电容。
• 如果MCU损坏：更换同型号的主控芯片，这需要较高的焊接技巧。

总结与建议

1. 先简后繁：90%的E3故障都是锅具问题，请务必先更换锅具测试。
2. 安全第一：内部检修涉及高压，非专业人士建议谨慎操作，或直接寻求专业维修人员帮助。
3. 寻求专业帮助：如果您不具备电子维修知识，拆机后发现问题复杂，最好的办法是联系九阳官方售后服务或寻找可靠的家电维修师傅进行维修，避免造成更大的损坏。
4. 小技巧：在不确定锅具是否合适时，可以用一块普通的磁铁去吸锅底，如果能牢牢吸住，说明锅具是导磁的，适合电磁炉；如果吸不住，则不适合。

希望这份详细的指南能帮助您成功解决九阳电磁炉的E3故障！
