32E600Y电源板三无故障如何检修？

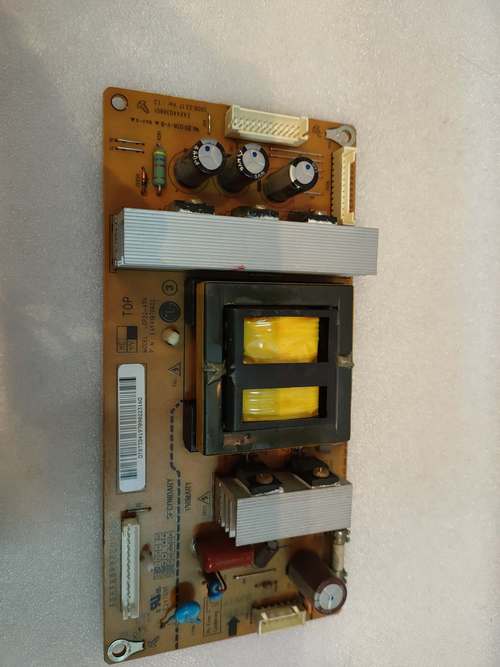

“三无”故障是电视维修中最常见也最基础的问题，对于电源板来说，通常意味着主电源电路没有正常工作，或者保护电路已经启动。

第一步：安全准备与初步检查

在进行任何检测之前，安全永远是第一位的。

1. 断电放电：将电视电源线拔掉，如果刚使用过，高压电容中可能存有大量电荷，需要使用大功率电阻（如1KΩ/5W）进行放电,避免触电。
2. 工具准备：数字万用表（必备）、隔离变压器（强烈推荐，可在不接市电地线的情况下安全测量热地部分）、螺丝刀、镊子、电烙铁等。
3. 目视检查：
   • 保险丝：检查电源板上的保险丝（通常在输入滤波部分，是一个细玻璃管或方形器件）是否熔断，如果保险丝发黑、熔断,说明后级电路存在严重短路。
   • 电容：检查是否有鼓包、漏液、炸裂的电解电容,这是电源板最常见的故障点之一。
   • 电阻：检查是否有明显烧焦、变色的电阻，特别是功率较大的限流电阻、取样电阻。
   • Mos管/IGBT：检查主开关管（通常是三只引脚的Mos管或IGBT）是否有炸裂或烧毁的痕迹。

第二步：核心电路排查思路

根据保险丝的状态，我们可以将故障分为两大类：“保险丝熔断”和“保险丝完好”。

保险丝熔断（F1 Blow）

保险丝熔断说明后级电路存在严重短路，导致电流过大，此时绝对不能直接更换保险丝通电,否则会扩大故障。

排查重点：查找短路点。

1. 主开关管短路（最常见）：

   • 检测方法：用万用表的二极管档或电阻档，测量主开关管（Q1）的三个引脚之间的电阻。
   • 正常值：栅极和源极/漏极之间应有一定的阻值（不是短路），源极和漏极之间，正向电阻应有一定阻值,反向电阻应为无穷大。
   • 故障现象：如果测得源极和漏极之间电阻为0或非常小,说明开关管已击穿短路。
   • 处理：更换主开关管。但更换后必须查明击穿原因，否则可能再次烧毁，常见原因有：
     • 尖峰吸收电路故障：检查与开关管D极相连的RC吸收电路（通常是一个电阻和一个电容串联），如果电容失效（容量变小或短路）,会导致开关管D极的尖峰脉冲过高而击穿。
     • 驱动电路故障：开关管驱动电路的异常也可能导致其工作在放大区而烧毁。
     • 负载短路：如果PFC（功率因数校正）电路或副电源电路短路,也会导致主开关管因过流而击穿。

2. PFC电路短路：

   • 检测方法：PFC电路的核心是一个大功率开关管（MOSFET），同样用万用表测量其D-S极是否短路。
   • 处理：如果PFC开关管短路，更换它，同时也要检查其驱动电路和输出的大滤波电容（通常是一个很大的450V电解电容）是否正常。

3. 输入整流桥短路：

   • 检测方法：拔下电源板，测量输入整流桥（四个二极管组成的桥堆）的交流输入端和直流输出端之间是否短路。
   • 处理：更换整流桥。

4. NTC热敏电阻或压敏电阻短路：


   （图片来源网络，侵删）
   • 检测方法：NTC在开机时阻值较大，之后变小，压敏电阻在电压过高时会击穿短路,用万用表测量它们是否短路。
   • 处理：更换相应器件。

保险丝完好（F1 OK）

保险丝完好说明后级没有严重短路，但电源仍然无输出，原因可能是电源未启动或保护电路动作。

排查重点：查启动电压、查输出电压、查保护。

1. 测量关键电压点（热地操作，注意安全！）：

   • +300V电压（PFC输出）：
     • 测量点：PFC大滤波电容（通常是450V/470uF左右）的正极。
     • 正常值：在不开机（待机）状态下，应为市电电压的1.4倍左右，即约300V，如果此处为0V,说明市电输入回路或整流滤波电路有问题。
     • 故障排查：检查电源线、保险丝（虽然没断，但可能接触不良）、整流桥、NTC、滤波电容等。
   • +VCC电压（主电源芯片供电）：
     • 测量点：主电源控制芯片（如常见的FSQ系列、NCP系列、TEA系列等）的VCC供电脚。
     • 正常值：通常在+18V到+24V之间。
     • 故障现象：300V正常，但此处为0V，说明启动电路或VCC供电电路故障。
       • 启动电路：检查启动电阻（通常是几个阻值较大的MΩ电阻，从+300V分压给芯片供电），如果这些电阻开路,芯片就无法启动。
       • VCC供电电路：检查主开关变压器上的VCC绕组、整流二极管、滤波电容以及后续的稳压电路（如TL431、光耦PC817等）。

2. 检查电源控制芯片是否启动：

   • 测量点：主电源芯片的VCC脚和启动脚（如HV脚）。
   • 故障现象：如果VCC脚有电压，但芯片仍不工作，可能是芯片本身损坏,可以尝试更换芯片。
   • 检查驱动信号：如果有示波器，可以测量主开关管的栅极，看是否有开关脉冲信号，如果没有,说明芯片或其外围驱动电路有问题。

3. 检查副电源（Standby Power）：

   • 作用：副电源负责在待机时为CPU和遥控接收电路提供+5V（或+3.3V）的待机电压。
   • 测量点：副电源的输出端,通常是一个小的滤波电容。
   • 正常值：+5V左右。
   • 故障现象：如果副电源也无输出，那么整个电视都无法进入工作状态，需要重点检查副电源的启动电路、开关管、光耦反馈电路等。
   • 逻辑关系：副电源正常工作 → CPU得到供电 → CPU发出开机指令 → 主电源电路开始工作 → 整机启动，如果副电源坏了,主电源就不会被唤醒。

4. 检查保护电路：

   • 过压保护：如果输出电压过高，保护电路会动作，关闭电源输出，常见原因是光耦、稳压管（如ZD1）、TL431等取样反馈元件损坏。
   • 过流保护：如果负载短路或电流过大，也会触发保护，可以逐一断开各路输出电压的负载（如断开接到主板上的排线），看电源是否能恢复正常启动，如果断开某一路后电源能启动,说明是该路负载或其保护电路有问题。

针对32E600Y电源板的常见故障点总结（基于通用经验）

虽然不同批次电源板设计可能略有不同，但32E600Y这类电视的电源板通常属于“一体化设计”，主电源和副电源做在一块板上,其常见故障点包括：

1. 电解电容老化/鼓包：这是头号杀手，特别是PFC输出端的那个大电容（如450V 470uF）和副电源、主电源输出端的小容量滤波电容,这是最先应该检查和更换的。
2. 主开关管击穿：导致保险丝熔断,更换后务必检查尖峰吸收电路。
3. 电源控制芯片损坏：如FSQ5246、NCP1397等,检查其VCC供电和启动电阻。
4. 副电源不工作：导致CPU无电，整机三无，检查副电源的开关管、启动电阻、光耦等。
5. 取样反馈电路故障：通常是光耦（PC817）或精密稳压源（TL431）损坏，导致输出电压异常,触发保护或无输出。
6. 晶振损坏：如果CPU供电正常但无法开机，可能是晶振停振,导致CPU无法发出开机指令。

维修流程建议

1. 目视检查：看保险丝、电容、电阻、Mos管。
2. 测保险丝：
   • 断：按“情况一”排查短路点（主开关管、PFC管等）。
   • 通：按“情况二”排查。
3. 测+300V：若无,查输入回路。
4. 测副电源+5V：若无,查副电源电路。
5. 测主电源VCC：若无,查启动电阻和VCC供电电路。
6. 测输出电压：如果上述电压都正常，但各路输出电压（如+24V、+12V、+5V等）为0或异常,重点检查反馈电路和电源芯片本身。

最后提醒：电源板维修涉及高压，非专业人士强烈建议不要自行操作，或者至少在操作时做好万全的绝缘措施，如果对电路不熟悉，最好将整个电源板拆下，找专业的维修人员或直接更换一块同型号的电源板，这样更安全、快捷。
