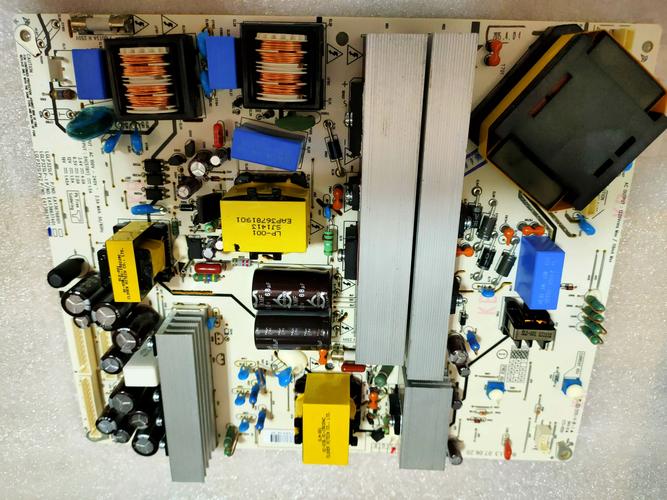

康佳LC-TM3719电源板故障如何检修？

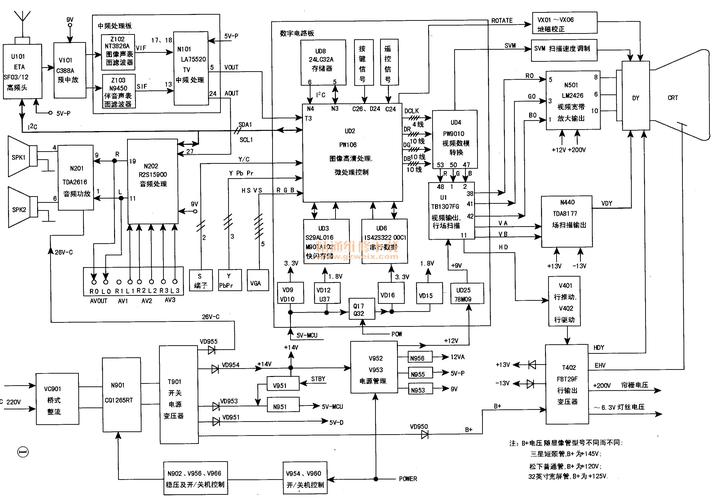

电源板基本结构与工作原理

在检修之前，我们先要了解它的工作流程,这块电源板主要分为以下几个部分：

1. 输入与抗干扰电路： 包括保险丝、互感滤波器、压敏电阻、X/Y电容等，作用是滤除电网干扰,并防止自身干扰电网。
2. 待机副电源： 这是检修的核心，无论主电源是否工作，只要插上电，副电源就应该启动，它产生一个+5V-Standby (待机电压) 供给主板CPU，当CPU收到开机指令后，会输出一个高电平（PS-ON信号）到电源板,启动主电源。
3. 主电源PFC（功率因数校正）电路： 接收PS-ON信号后启动，它的作用是将整流后的不稳定直流电（约300V）提升并稳定在+380V左右,提高电源效率和稳定性。
4. 主电源DC-DC变换电路： 接收PFC电路输出的+380V电压，生成电视机所需的各种电压，主要是：
   • +24V：供给背光驱动板（Inverter Board）,点亮背光灯。
   • +12V：供给主板、伴音功放等小信号处理电路。
   • +5V-Main：主电源工作后产生的+5V，待机时由+5V-Standby供电。
5. 保护电路： 包括过压、过流、过热等保护，一旦检测到异常，会关闭主电源或副电源,以防止故障扩大。

核心逻辑： 插电 -> 副电源启动 (+5V-Stby) -> CPU收到电压 -> 发出开机指令 (PS-ON) -> 主电源启动 (+24V, +12V) -> 电视正常工作。

常见故障现象与检修思路

根据电视机的表现,我们可以大致判断故障范围。

故障现象1：完全不开机，指示灯不亮

• 故障范围： 电源板输入级、副电源电路。
• 检修思路： 这是最常见的故障，问题出在电源板本身,且大概率是副电源没有工作。

故障现象2：指示灯亮，但按遥控器或面板键无反应，无法开机

• 故障范围：
  1. 电源板的副电源或5V-Stby输出电路有问题（电压不足或不稳定）。
  2. 主板的CPU或其工作条件（如晶振、复位电路）有问题。
  3. 电源板未收到PS-ON开机信号（可能性较小，但需排查）。
• 检修思路： 首先测量电源板的+5V-Stby电压是否正常、稳定，如果正常，则问题在主板，如果异常,则问题仍在电源板。

故障现象3：指示灯亮，也能听到“嘀”一声的开机声，但屏幕黑屏（背光不亮）

• 故障范围：
  1. 电源板的主电源未启动（无+24V或+12V输出）。
  2. 背光驱动板（Inverter Board）故障。
  3. 屏幕本身故障（可能性较小）。
• 检修思路： 这是最关键的区分点，在暗处仔细观察屏幕，看是否有微弱的光或闪一下就灭，如果有，说明背光驱动板或屏幕问题，如果完全漆黑，则问题在电源板,主电源没有工作。

详细检修步骤（以现象1为例：完全不开机）

安全第一！ 开关电源板存在高压，即使断电后，大滤波电容（如PFC输出的400V电容）中仍储存有大量电荷，必须用大功率电阻（如5W/1kΩ）对地放电后才能进行检修！

第一步：目测与初步检查

1. 外观检查： 拔下电源板，仔细观察PCB板。
   • 保险丝： 是否熔断？如果发黑或熔断,说明存在严重短路。
   • 电容： 是否鼓包、漏液、顶部有爆裂痕迹？这是最常见的故障点。
   • 电阻： 是否有烧焦、发黑的痕迹？
   • IC和三极管： 是否有开裂或烧毁的迹象？

第二步：测量保险丝

1. 电阻档测量： 用万用表电阻档测量保险丝。
   • 开路（无穷大）： 说明初级回路有严重短路。禁止直接通电！
   • 通路（很小阻值）： 说明后级可能有问题，但初级回路基本正常,可以进入下一步。

第三步：排查初级短路（保险丝熔断时）

如果保险丝熔断，说明初级电路存在短路,重点检查以下元件：

1. 整流桥： 用二极管档测量四个引脚之间是否存在短路。
2. PFC开关管（如K2655, K2844等大功率MOS管）： 这是最高发的故障点之一，测量D极（漏极）和S极（源极）之间是否击穿短路，如果击穿，务必检查其驱动电阻和稳压二极管是否一同损坏。
3. 副电源开关管（如小的MOS管或三极管）： 同样测量其C-E极或D-S极是否击穿。
4. PFC和副电源的IC（如NCP1397, VIPer12A等）： 测量其VCC、FB等引脚对地是否短路。
5. 输入滤波电容： 有时也会短路。

处理方法： 找到并更换所有击穿的元件。切记： 更换PFC开关管后，一定要检查其栅极的几个小电阻（如几欧姆到几十欧姆）和稳压管（通常在15V左右）,这些元件在开关管击穿时极易连带损坏。

第四步：副电源电路检修（保险丝完好，但无+5V输出）

这是最核心的检修部分，副电源电路相对独立,是检修的突破口。

1. 测量关键电压点：

   • +300V： 测量大滤波电容（通常是400V耐压）两端电压，正常应在280V-320V之间（市电低时偏低，高时偏高），如果无此电压，检查市电输入、保险丝、整流桥。
   • VCC电压： 测量副电源IC（如VIPer12A, NCP1014等）的VCC引脚电压，这个电压由IC内部高压电流源从+300V获取，正常工作时在15V-20V左右，如果这个电压没有或过低,说明IC损坏或其启动电路有问题。

2. 检查副电源IC及其外围电路：

   • IC本身： 如果VCC电压正常，但输出+5V没有，且IC发热严重，基本可以判断IC损坏,VIPer12A和NCP1014是易损件。
   • 取样电阻： 检查+5V输出端的取样电阻（通常是阻值较小的精密电阻，如0.1Ω, 0.22Ω），如果它开路或阻值变大，会导致反馈回路失效,输出电压异常。
   • 光电耦合器（光耦）： 检查光耦（如PC817），它连接了输出端和IC的反馈脚，如果光耦损坏，会导致反馈信号中断，输出电压失控,测量其内部发光二极管和光敏三极管是否正常。
   • 副电源变压器： 检查其引脚是否有虚焊,变压器本身损坏的概率较低。

3. 检查+5V输出电路：

   • 整流二极管（通常是肖特基二极管，如SB560）：是否击穿开路。
   • 滤波电容：是否失效或容量下降,导致电压带不动负载或纹波过大。

常见易损件组合： 副电源IC + 光耦 + 取样电阻,这三者经常同时损坏。

第五步：主电源电路检修（副电源正常，但无+24V/+12V输出）

5V-Stby电压正常，说明副电源没问题，此时给电源板通电（或短接PS-ON端子到+5V-Stby强制开机）,测量主电源输出。

**检查PS-
