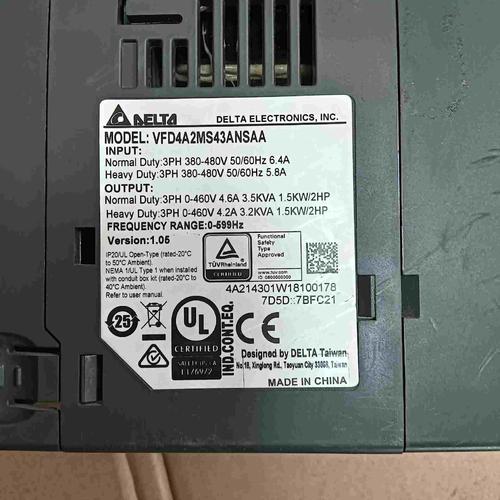

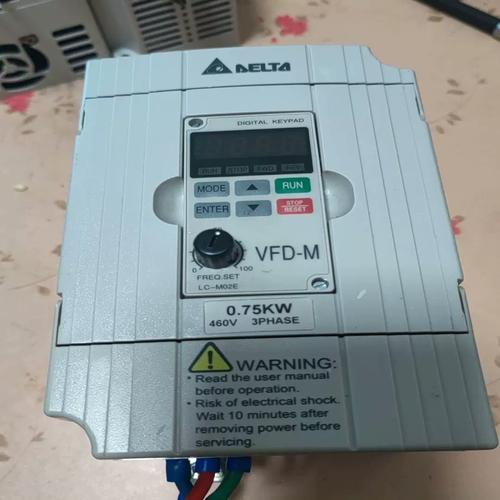

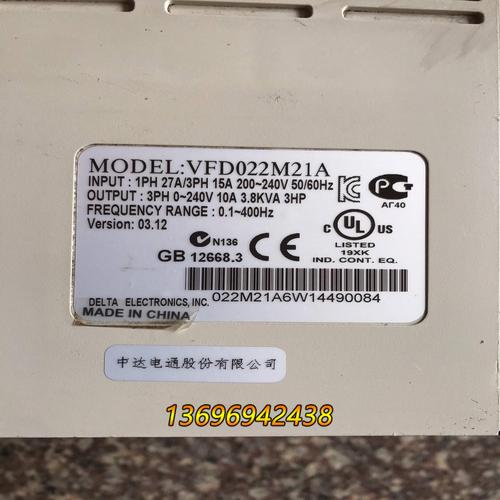

台达M系列变频器显示GFF故障的原因是什么？

“GFF”是台达变频器一个非常重要的故障代码，它代表 “接地故障”，当变频器检测到其输出端（U, V, W）的任意一相或多项与大地（Ground）之间存在异常电流通路时，为了保护设备安全和人身安全，变频器会立即停止输出并显示此故障。

就是电流“跑错路”了，没有正常流到电机，而是通过不该走的路径（比如电机外壳、电缆屏蔽层、接地线等）流回了大地，变频器的电流检测电路会感知到这个异常，从而触发GFF保护。

GFF故障的常见原因分类

GFF故障的原因非常复杂,通常可以从以下几个方面进行排查，这是最有效的方法：

电机侧问题 (最常见)

• 电机绝缘性能下降或损坏：这是GFF故障的头号元凶。
  • 原因：电机内部线圈因潮湿、过热、老化、振动或化学腐蚀导致绝缘层破损，使得铜线与电机外壳（地）发生接触或产生漏电。
  • 判断：断开变频器与电机的连接线，使用兆欧表（摇表）分别测量电机三相绕组（U, V, W）对电机外壳（地）的绝缘电阻，正常值应在数兆欧（MΩ）以上，如果低于0.5MΩ甚至更低，则说明电机绝缘已损坏。
• 电机电缆问题：
  • 电缆破损：电缆在敷设或使用中被挤压、切割、磨损，导致绝缘层破裂，芯线外露接触到其他接地物体。
  • 电缆过长：当电机电缆长度超过变频器推荐的最大长度时，电缆的分布电容会显著增大，可能产生足够的对地漏电流，从而触发GFF保护（尤其是在较高频率下运行时）。
  • 屏蔽层接地错误：如果使用了带屏蔽层的电缆，其屏蔽层通常应在电机端单点接地（通常是接到电机外壳的接地端子），如果在变频器端和电机端都接地，会形成“接地环路”，引入干扰电流，也可能导致GFF。
• 电机接线盒问题：接线盒内有水、油污、灰尘，导致接线端子之间或端子与盒体之间产生漏电。

变频器本身问题

• 变频器内部潮湿或污染：变频器内部进水或积聚了大量导电粉尘，可能导致控制板上的元器件或驱动电路对地漏电。
• 电流检测电路故障：变频器主板上的霍尔传感器或其相关电路出现故障，误报了接地故障，这种情况相对少见，但可能性存在。
• 输出模块（IPM模块）损坏：模块内部发生对地短路，直接导致GFF。

环境与安装问题

• 接地系统混乱：这是非常关键的一点。
  • 重复接地：将电机的接地线与中性线（零线）连接在一起，这是绝对禁止的，会产生巨大的漏电流。
  • 接地不可靠：变频器、电机、控制柜的接地线没有牢固连接，或接地电阻过大，导致地电位不稳定，容易产生干扰。
  • 接地线过长或过细：接地线应使用足够粗的导线，并尽可能短，直接连接到可靠的接地体上。
• 电磁干扰：变频器周围有大型高频设备（如中频炉、大型晶闸管装置），其产生的强电磁干扰耦合到电机电缆或变频器内部，可能被误判为接地电流。

参数设置问题

• 载波频率设置过高：载波频率越高，输出电压的上升沿越陡，du/dt值越大，对电机绝缘和电缆的冲击也越大，更容易产生漏电流，可以尝试适当降低载波频率。
• GFF故障电平设置过低：变频器内部有一个GFF故障检测的门槛电流值，如果这个值设置得太低，那么正常的微小漏电流也可能触发故障，可以尝试适当调高此参数（具体请参考变频器手册）。

故障排查与解决步骤（由简到繁）

当遇到GFF故障时,请按照以下步骤进行系统性的排查：

第一步：安全断电与初步检查

1. 立即断电：将变频器输入侧的主电源断开，并等待至少5-10分钟，让内部电容充分放电，确保操作安全。
2. 目视检查：
   • 检查变频器本身和电机周围是否有烧焦、异味、水渍或明显的损坏痕迹。
   • 检查所有电缆连接是否牢固、有无破损。

第二步：分离电机，判断故障源

这是最关键的一步,用于区分是变频器问题还是电机/电缆问题。

1. 断开电机电缆：将连接到变频器输出端子（U, V, W）的电机电缆拆下。
2. 单独测试变频器：
   • 方法A（推荐）：在不接电机的情况下，仅给变频器通电（确保参数设置正确，如P0.00=1），尝试在面板上启动变频器，观察是否还会报GFF故障。
   • 方法B：使用一台小功率的测试电机（最好是原装的或确认是好的）连接到变频器上，再进行测试。
3. 分析结果：
   • 如果变频器单独通电不报GFF，或接上测试电机后正常：那么问题基本可以确定出在原来的电机或其电缆上，请继续第三步的排查。
   • 如果变频器单独一通电就立即报GFF：那么问题几乎可以肯定是变频器本身损坏，此时应联系台达技术支持或专业维修人员进行检查。

第三步：排查电机和电缆（如果第二步指向电机侧）

1. 测量电机绝缘：
   • 使用500V或1000V的兆欧表。
   • 分别测量电机U相、V相、W相对电机外壳（地）的绝缘电阻。
   • 标准：绝缘电阻应大于5MΩ（越高越好），如果低于1MΩ，说明电机受潮或绝缘损坏，如果低于0.5MΩ，基本可以判定电机已损坏，需要维修或更换。
2. 检查电机电缆：
   • 仔细检查电缆全长,看是否有被压扁、割伤、磨损的痕迹。
   • 如果电缆过长,考虑更换符合变频器要求的、更短或带有更好屏蔽层的电缆。
   • 检查电缆屏蔽层的接地方式是否符合规范（通常仅在电机端接地）。

第四步：检查接地系统

1. 确认接地方式：确保所有设备的接地（变频器外壳、电机外壳、控制柜）都连接到独立的、可靠的保护地线（PE线），绝对不能与零线连接。
2. 检查接地连接：检查所有接地螺丝是否拧紧，接地线是否牢固，接地线截面积应满足要求。

第五步：调整变频器参数

如果以上硬件检查都正常,可以尝试调整软件参数。

1. 降低载波频率：找到载波频率相关参数（如Fn000），将其适当调低一个档位（例如从10kHz调到8kHz），这可以减小漏电流。
2. 提高GFF电平：找到GFF故障检测电平参数（如Fn030），将其数值适当调高，提高故障触发的门槛，但请注意，此值不宜过高，否则会失去保护作用。

第六步：寻求专业帮助

如果以上所有步骤都无法解决问题,那么很可能是变频器内部的硬件故障（如霍尔传感器、主控板或IPM模块损坏），强烈建议您联系台达官方技术支持或有资质的专业维修服务商进行进一步的检测和维修。

排查GFF故障需要耐心和系统性,遵循“先外后内、先简后繁”的原则，可以大大提高解决问题的效率。
