康佳sp29tg529e数字板故障怎么办？

SP29TG529E是一款比较老的CRT（显像管）电视，它的“数字板”在CRT电视里，通常指的是主板或信号处理板，它负责接收外部信号（AV、TV等），进行解调、解码、切换，然后输出视频信号和行场同步信号去驱动视放板和扫描板。

第一步：判断故障是否由数字板引起

在维修前,首先要确定故障现象是否真的出在数字板上，因为CRT电视的故障点很多，不同板件负责不同功能。

数字板主要负责：

• 信号接收：接收天线或有线电视信号（TV调谐器）。
• 信号输入/输出：处理AV、S-Video等外部输入信号。
• 信号切换：在TV、AV、AV1、AV2等不同信号源之间切换。
• 信号解码：对视频信号进行解码（如NTSC/PAL制式）。
• CPU控制：处理遥控器、按键指令，控制整机工作模式。
• 输出：向视放板送出RGB三基色信号，向扫描板送出行场同步信号。

根据以下现象，可以高度怀疑是数字板故障：

1. “三无”故障：无光栅、无图像、无声音，这是最严重也最常见的数字板故障，通常意味着数字板没有工作，或者没有输出必要的控制信号和供电去驱动其他板件。
2. 有光栅，但无图像、无声音：
   • 屏幕上只有纯净的“雪花点”或蓝屏（如果CPU工作正常），按遥控器和按键无效。
   • 屏幕上显示“无信号”或“雪花点”，但确定信号源和外部设备是好的。
   • 注意：这种情况也可能是视放板故障（无RGB输出）或扫描板故障（无行场同步信号导致光栅不正常），需要进一步排查。
3. 部分功能失控：
   • 无法开机,或者开机后自动关机。
   • 无法切换频道或信号源。

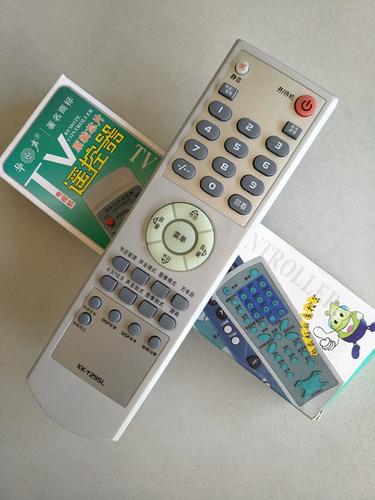

   • 遥控器失灵,按键无效。
   • 菜单无法调出或显示异常。
4. 图像或声音异常：
   • 图像颜色严重失真、缺色（如只有黑白、只有红色等）。
   • 图像上有严重的干扰条纹或“拉丝”。
   • 声音有杂音、无声音，或者只有一个声道有声音。

第二步：数字板常见故障点及排查方法

维修数字板,遵循“先供电，后信号；先静态，后动态；先简单，后复杂”的原则。

供电问题（最常见）

数字板需要多种稳定的电压才能工作,通常由电源板提供。

• 排查方法：
  1. 目视检查：观察数字板上的保险丝是否烧黑、熔断，这是最常见的故障点之一。
  2. 测量电压：使用万用表直流电压档，测量数字板的主要供电输入端，通常标记为 +B、+12V、+5V、+5VSB（待机5V）等。
     • 待机5V（+5VSB）：这是CPU工作的基础电压，如果这个电压没有，CPU无法启动，电视可能完全不开机。
     • 主供电（如+B，可能是+24V、+32V等）：这是给信号处理和行场扫描电路供电的关键电压。
     • 逻辑供电（+5V, +3.3V等）：给芯片和解码电路供电。
  3. 检查电源板：如果数字板输入端电压正常，但板上电压不正常，可能是数字板上的电压转换电路（如LDO、DC-DC模块）损坏，如果输入端电压就没有，问题可能在电源板或连接线。

CPU及控制电路问题

CPU是数字板的“大脑”，负责一切逻辑控制。

• 排查方法：
  1. 检查CPU工作条件：
     • 供电：确保CPU的 VCC 引脚有正常电压（通常是+5V）。
     • 复位：检查复位电路是否正常工作，确保CPU能正常启动。
     • 时钟：检查晶振是否起振，可以用示波器测量晶振两脚是否有波形，或用万用表测电压（通常在1.5V-2.5V之间），如果晶振停振，CPU无法工作。
  2. 检查总线（I2C总线）：CPU通过 SDA (数据线) 和 SCL (时钟线) 与其他芯片（如存储器、解码芯片）通信。
     • 测量总线电压：正常情况下，SDA和SCL线上会有一个微弱的电压（约3V-4V），用示波器可以看到脉冲波形。
     • 判断总线是否阻塞：如果总线电压异常（如接近0V或接近供电电压），说明总线可能被某个芯片拉死，需要逐一断开挂载在总线上的芯片来判断是哪个芯片损坏。

信号处理和解码芯片问题

这是数字板的核心,负责处理视频和音频信号。

• 排查方法：
  1. 检查输入信号：用示波器测量信号输入端（如高频头IF输出、AV接口）是否有正常的信号波形。
  2. 检查芯片供电：确保解码芯片的供电正常。
  3. 检查芯片输出：测量解码芯片输出到视放板的RGB信号是否正常，如果输入正常，输出异常，则可能是解码芯片损坏。
  4. 检查存储器（EEPROM）：存储器里存放了电视的所有设置信息（频道、音量、亮度等），如果存储器数据错乱或损坏，可能会导致功能异常、不开机等，有时可以通过重新初始化或重新写入数据来修复。

高频头（调谐器）问题

专门负责接收TV信号的部件,是数字板的一部分。

• 排查方法：
  1. 检查供电和I2C控制：高频头需要供电和通过I2C总线接收CPU的选台指令。
  2. 测量IF输出：用示波器测量高频头的IF（中频）输出端，看是否有中频信号波形，如果没有，可能是高频头本身损坏。

第三步：典型故障维修流程举例

案例：完全“三无”，指示灯不亮

1. 初步判断：指示灯不亮，说明CPU或其待机供电电路可能没有工作，电源板可能没有输出待机电压。
2. 排查步骤：
   • 打开电视后盖,找到电源板。
   • 测量电源板的输出端,特别是 +5VSB（待机5V）。
   • 5VSB正常：问题在数字板，检查数字板上的待机控制电路、CPU的供电、晶振等。
   • 5VSB为0V：问题在电源板，检查电源板的待机电路、副电源开关管、保险丝等。
   • 5VSB电压很低：检查数字板是否有短路元件，导致电源板进入保护状态。

案例：有光栅（蓝屏），无图像无声音，按键无效

1. 初步判断：光栅正常，说明扫描电路和视放板基本工作，CPU能工作（因为蓝屏是CPU输出的保护信号），但信号处理部分有问题。
2. 排查步骤：
   • 按遥控器或本机键,看屏幕上的“无信号”字样是否会变化（比如变颜色），判断按键信号是否被CPU接收。
   • 如果按键无效,检查CPU的晶振、复位电路和I2C总线。
   • 如果按键有效,说明CPU正常，重点检查：
     • 高频头：测量IF输出有无信号。
     • AV输入：用DVD等设备从AV口输入，看图像是否能出现。
     • 解码芯片：用示波器追踪从高频头或AV口到解码芯片的信号路径，以及从解码芯片到CPU/存储器的I2C总线信号。
     • 存储器：尝试重新初始化或更换存储器。

第四步：维修注意事项与建议

1. 安全第一：CRT电视内部有高压，即使断电后，显像管阳极上仍可能储存大量电荷，维修前务必对显像管进行放电，并注意人身安全。
2. 备件：对于老电视，很多芯片已经停产，维修前最好能找到同型号的图纸和备件，常见的易损件有：电解电容（鼓包、漏液）、晶振、存储器芯片、电源开关管等。
3. 图纸是关键：如果能找到该型号的电路原理图，维修会事半功倍，可以根据图纸找到芯片引脚定义、测试点和信号走向。
4. 由简到繁：不要一上来就怀疑大芯片，先检查保险丝、电源、排线、焊点是否虚焊，这些简单的问题占了故障的很大一部分。
5. 寻求专业帮助：如果没有维修经验，不建议自行拆机，可以寻找专业的家电维修师傅，他们有更丰富的经验和工具。

对于康佳SP29TG529E的数字板故障，最核心的思路是：

通过故障现象，缩小故障范围 -> 检查关键电压和信号 -> 定位到具体元器件或电路 -> 进行修复或更换。

希望这份详细的指南能帮助你更好地理解和排查问题！
