在开始任何维修操作之前，请务必阅读以下安全须知：

（图片来源网络，侵删）

断电操作： 维修前必须拔掉电源插头，并等待至少5分钟，让内部高压电容（滤波电容）充分放电，即使断电，这些电容内仍可能储存有足以致命的高压电。
专业工具： 维修需要万用表、螺丝刀、尖嘴钳等基本工具，不具备电子维修基础或没有相关工具的用户，请勿自行拆机，以免造成二次损坏或触电危险。
安全第一： 如果对电路不熟悉，最安全的选择是联系专业维修人员或直接更换新电磁炉。

第一部分：初步诊断与安全检查

当你的万利达MC1008出现故障时,不要急于拆解，先进行以下初步判断：

检查电源：
- 确认电源插座是否有电（可以用手机充电器或其他小电器测试）。
- 检查电磁炉的电源线是否插紧,是否有破损。
- 如果电磁炉插上电源后没有任何反应（指示灯不亮，风扇不转），首先检查电源和电源线。
检查锅具：
- 电磁炉对锅具材质有严格要求,必须使用含铁量高的铁锅、不锈钢锅等。
- 将锅具放在炉面上,看是否能被吸附住（有轻微的吸力感）。
- 使用不合适的锅具（如铝锅、铜锅、陶瓷锅、玻璃锅）是导致“不加热”最常见的原因。
观察故障现象：
（图片来源网络，侵删）
- 完全不工作： 按任何键都没反应。
- 有反应但不加热： 风扇转，有提示音，但放上锅后不加热。
- 报警并停止工作： 显示故障代码（如E0, E1, E2等）或蜂鸣器报警。
- 加热功率不足： 小火可以，大火上不去。
- 频繁断电： 工作一段时间后自动关机。

第二部分：常见故障与维修思路

故障现象一：通电后，整机无任何反应（指示灯不亮，风扇不转）

这通常是供电回路或电源板的问题。

维修思路：

检查保险丝：
- 这是第一要检查的部件。 断电后，拆开电磁炉外壳，找到电路板上的保险丝，它通常是一个位于电源输入端附近的玻璃管或陶瓷管。
- 使用万用表的“通断档”（蜂鸣档）或“电阻档”测量保险丝是否导通（蜂鸣或阻值接近0Ω）。
- 如果保险丝熔断：
  - 绝对不能直接更换同规格的保险丝就通电！ 保险丝熔断说明后级电路存在严重短路故障。
  - 用万用表的“二极管档”或“电阻档”检查四个整流桥（桥堆）的四个引脚之间是否有短路现象。
  - 检查IGBT（绝缘栅双极型晶体管）的C极（集电极）、E极（发射极）、G极（栅极）之间是否短路，IGBT是电磁炉中最容易损坏的功率元件之一。
  - 检查高压电容（滤波电容）是否被击穿短路。
  - 找到短路点并更换损坏的元器件后,才能更换新的保险丝。
检查电源线：
（图片来源网络，侵删）

检查电源线内部是否断裂,或与插头、电路板的连接处是否松动、脱落。
检查电源开关：

如果电磁炉有独立的电源开关,检查开关是否损坏或接触不良。

故障现象二：有电源显示，风扇转动，但不加热

这是电磁炉最常见的故障,问题通常出在同步振荡、高压供电、驱动或检锅电路。

维修思路：

再次确认锅具： 确保使用的锅具是合格的。
检锅电路：
- 有些电磁炉在放上锅具前会发出“滴滴”的报警声，放上锅具后报警声停止并开始加热，如果一直报警，可能是检锅电路故障。
- 重点检查检锅相关的电阻、电容是否失效。
IGBT（功率管）驱动电路：
- 这部分是加热的核心,需要逐级检查：
  - +18V 或 +22V 供电： 驱动芯片（如LM339, BA10324等）和IGBT驱动块（如TA8316S）需要稳定的低压工作电源，用万用表测量其供电电压是否正常。
  - 驱动信号： 用示波器（如果没有，此步较难）或万用表的直流电压档，测量驱动块输出给IGBT栅极的电压，在待机时，此电压应为0V或一个稳定的低电平；开机加热时，应有脉冲信号，如果电压异常，说明前级的微处理器（CPU）或PWM脉冲产生电路有问题。
  - IGBT本身： 如果驱动电路有正常的脉冲输出，但IGBT不工作，很可能是IGBT已经损坏，需要用万用表二极管档仔细测量其三个电极之间的电阻，判断是否击穿。
同步振荡电路：
- 这个电路的作用是让IGBT的导通时间与电网电压同步,防止电流过大而烧毁IGBT，它由几个大功率电阻（通常是几欧姆）和比较器（LM339）组成。
- 检查这些电阻是否变值或开路,比较器是否工作正常。

故障现象三：显示故障代码

MC1008的常见故障代码及其含义：

E0 / E1 / E2： 通常是“无锅”或“锅具检测失败”。
- 原因： 锅具不合适；检锅电路的电阻、电容失效；同步电路的电阻变值；IGBT或桥堆损坏导致无法产生正常振荡。
- 维修： 更换锅具测试 -> 检查检锅电路电阻电容 -> 检查同步电路电阻 -> 检查IGBT和桥堆。
E3 / E4： 通常是“IGBT高温保护”或“传感器开路/短路”。
- 原因： 风扇不转或转速慢导致散热不良；温度传感器（NTC热敏电阻）开路或短路；传感器插头松动。
- 维修： 检查风扇是否转动 -> 清理风扇和散热片上的油污 -> 检查传感器插头 -> 用万用表测量传感器在常温下的阻值（通常为80kΩ-100kΩ左右，具体看图纸），判断其好坏。
E5 / E6： 通常是“电压过高/过低保护”。
- 原因： 电网电压确实不稳定；电压检测电路的电阻变值或电容失效，导致CPU误判。
- 维修： 测量实际电网电压 -> 检查电压检测分压电阻是否变值。

故障现象四：加热功率小，火力上不去

+300V 供电不足： 检查整流桥和滤波电容，滤波电容容量下降会导致功率不足。
PWM脉冲占空比小： 检查CPU输出的PWM信号控制电路，相关电容漏电或电阻变值可能导致占空比变小。
电流检测电路故障： 电流互感器或其采样电阻、电容有问题，导致CPU误以为电流已达上限，从而降低功率。

第三部分：MC1008核心元器件布局与检查要点

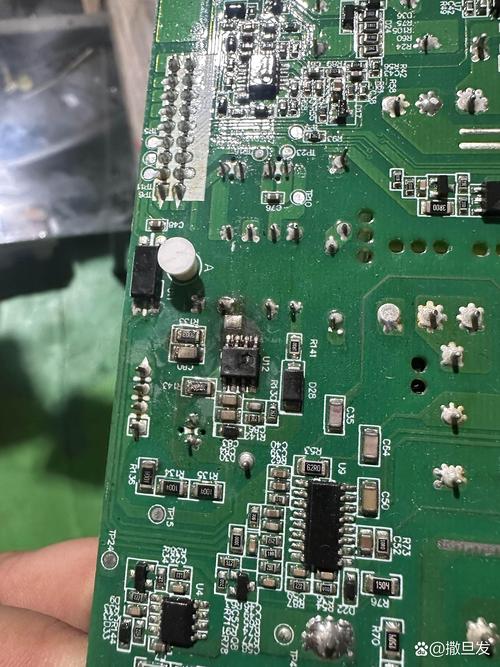

拆开外壳后,你会看到电路板上的主要部件：

保险丝： 位于交流电源输入端，是第一个要检查的。
桥堆： 四个引脚的黑色方块，将交流电整流成直流电。
IGBT： 通常固定在大的散热片上，有三个引脚。
高压电容： 一个体积很大的圆柱形电容，并联在桥堆后面，用于滤波。
LM339 芯片： 电磁炉的“大脑”之一，内部有四个比较器，用于同步、振荡、驱动、保护等多种功能。
TA8316S 驱动块： 专门用来驱动IGBT的小芯片。
风扇： 用于散热。

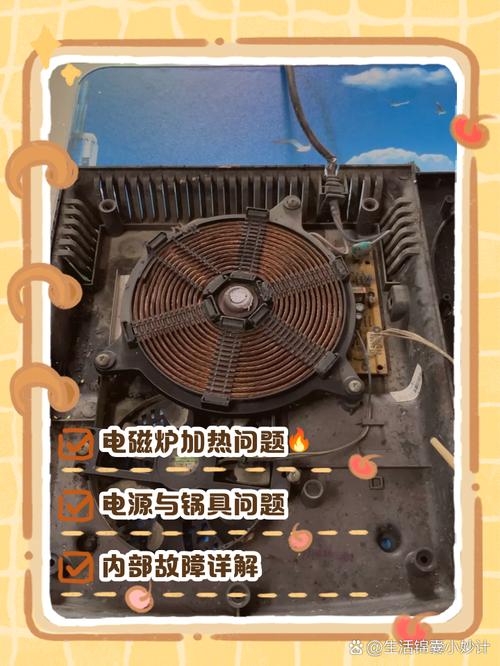

线圈盘（加热盘）： 电磁炉的“灶台”，通过电磁感应加热锅具。

检查流程建议： 对于不加热故障，可以遵循“电源 -> 驱动 -> IGBT -> 同步 -> 检锅”的顺序进行排查。

总结与建议

万利达MC1008是一款比较经典的电磁炉,电路设计相对成熟，维修的关键在于：

安全第一： 断电、放电是铁律。
先简后繁： 先从最简单的电源、锅具开始排查。
抓住核心： IGBT、桥堆、保险丝是功率回路的三大核心，也是最容易损坏的部件，它们的损坏往往伴随着保险丝的熔断。
善用工具： 万用表是必备工具，学会用它测量电阻、电压和通断。

如果你不具备电子维修知识,或者维修后问题依旧，强烈建议将电磁炉送至专业的维修点处理，或者考虑更换一台新的，因为电磁炉内部存在高压，非专业人员维修风险极高。
