在进行任何内部检查或维修之前，请务必先拔掉电视的电源插头，并等待至少30分钟以上，让内部高压电容充分放电，以防触电，如果您没有相关的电子维修经验和工具，强烈建议联系专业的维修师傅进行检修,以免造成更大的损坏或人身危险。
（图片来源网络，侵删）
故障现象分析
“横纹线”通常有以下几种表现：
- 固定的水平黑线或白线：屏幕上出现一条或多条不动的、贯穿整个屏幕的线条。
- 滚动的水平条纹：线条在屏幕上缓慢滚动，有时会伴有“嗡嗡”的交流声。
- 部分区域无显示：屏幕被横线分割成上下两个或多个区域,其中一个区域可能完全黑屏或显示异常。
针对日立P50X101C这款等离子电视，最可能的原因集中在驱动板和逻辑板上。
可能的原因及排查步骤（由简到繁）
驱动板故障（最常见）
等离子电视的“横纹线”故障，80%以上是由驱动板引起的，驱动板负责控制每个像素点的点亮，如果它出现问题，就会导致信号错乱,从而产生固定的横纹线。
工作原理： 等离子屏幕由数百万个微小的“像素单元”组成，这些单元被排列成“行”和“列”，驱动板上的X驱动板负责逐行扫描（控制哪一行被点亮），Y驱动板负责控制列电压，如果X或Y驱动板上的某个驱动IC（集成电路）或周边元件（如电容、电阻）损坏，就会导致对应的“行”或“列”无法正常工作,从而在屏幕上形成一条固定的横线或竖线。
（图片来源网络，侵删）
排查步骤：
-
观察横纹线数量和位置：
- 一条横线：极大概率是Y驱动板上的某个驱动IC或其供电电路损坏。
- 多条横线：可能是驱动板上多个驱动IC损坏,或者主板送出的控制信号本身有问题。
- 横线位置固定：基本可以锁定是驱动板问题。
-
“敲击法”初步判断：
- 在电视出现横纹线时，断电后，用绝缘手柄（如螺丝刀木柄）轻轻敲击驱动板和逻辑板。
- 如果敲击某个部位时，横纹线消失、闪烁或发生变化，则说明该部位的焊点可能存在虚焊或元件接触不良,这是驱动板虚焊的典型特征。
-
目视检查：

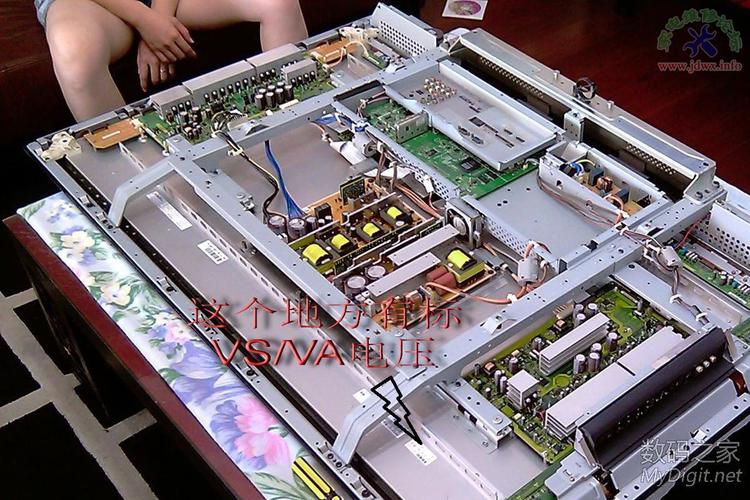

（图片来源网络，侵删）- 打开后盖，找到驱动板（通常是一个比较大的电路板，通过排线连接到屏幕）。
- 仔细观察驱动板上是否有明显烧黑的元件、鼓包的电容或虚焊的焊点，特别是那些较大的贴片电容,容易老化失效。
-
专业检测（需要维修师傅操作）：
- 测量供电电压：用万用表测量驱动板的工作电压是否正常,电压不稳或缺失会导致驱动异常。
- 检测驱动IC：用示波器观察驱动IC输出的波形是否正常，如果波形缺失或畸变,则可判断该IC损坏。
- 重新焊接：维修师傅可能会对驱动板上所有的大规模IC（如驱动IC）和电源接口的焊点进行“补焊”（重新加热焊接），因为长时间工作后焊点可能出现疲劳性虚焊,这能解决相当一部分虚焊问题。
逻辑板/主板故障
逻辑板（或称主板、信号处理板）负责接收外部信号（如HDMI、AV），进行处理后转换成屏幕能识别的LVDS或类似信号,再发送给驱动板。
排查步骤：
- 检查输入信号：尝试切换不同的信号源（如从HDMI切换到AV接口），看横纹线是否依然存在，如果只在某个信号源下出现,可能是该信号源接口或通道问题。
- 观察横纹线特征：如果横纹线是滚动的，并且伴随着“嗡嗡”声，这很可能是主板上的电源滤波不良或时钟信号有问题,导致干扰信号叠加到了视频信号上。
- 检查主板：同样需要目视检查主板是否有明显损坏的元件，特别是供电部分的电容,有时主板上的信号处理芯片损坏也会导致此类故障。
排线或连接问题
连接主板、逻辑板和驱动板之间的排线如果松动、氧化或损坏，也可能导致信号传输错误,产生横纹线。
排查步骤：
- 重新插拔排线：在断电状态下，将所有与屏幕相关的排线（从主板到驱动板，从驱动板到屏幕玻璃）都拔下来，用橡皮擦或酒精棉片擦拭排线接头和插槽，然后重新插紧,确保插到底。
- 检查排线：仔细检查排线本身是否有折痕、破损或断裂的针脚。
屏幕本身损坏（最坏情况）
如果以上所有方法都排除了，那么很可能是等离子屏幕本身损坏了，屏幕内部的驱动电极或寻址电极如果出现物理损伤或老化，是无法修复的，维修成本极高,通常建议直接更换电视。
判断特征：
- 横纹线的位置非常固定,不受任何电路板敲击或信号切换的影响。
- 屏幕玻璃可能有明显的物理撞击痕迹。
- 驱动板和主板经过检测,所有信号和供电都完全正常。
总结与建议
| 故障原因 | 可能性 | 典征特征 | 解决方案 |
|---|---|---|---|
| 驱动板故障 | 极高 (80%+) | 固定的水平横线，一条或多条；敲击法有反应；驱动板元件有烧毁/鼓包。 | 维修/更换驱动板，或对驱动板IC进行补焊。 |
| 逻辑板/主板故障 | 中等 | 滚动的横纹线，可能伴有“嗡嗡”声；特定信号源下出现。 | 检修主板，更换损坏的电容或芯片。 |
| 排线/连接问题 | 低 | 横纹线时有时无，或随插拔排线变化。 | 重新插拔、清洁排线。 |
| 屏幕损坏 | 极低 | 横纹线位置绝对固定，不受任何外部操作影响。 | 无法修复，建议更换电视。 |
给您的最终建议：
- 安全第一：断电操作,不熟悉电路不要轻易动手。
- 初步自查：可以先尝试“敲击法”和“重新插拔排线”这两个简单的操作。
- 寻求专业帮助：对于日立P50X101C这种老型号电视，驱动板故障是最高概率事件，找一个信誉好的维修师傅，让他重点检查驱动板，通常维修师傅会先尝试对驱动板进行“补焊”或“飞线”修复，如果无效,再考虑更换驱动板。
- 评估成本：如果确认是屏幕损坏，维修费用会非常高昂，可能超过一台同尺寸新电视的价格，因此不建议再投入维修成本，如果只是驱动板或主板问题，维修费用相对较低,是值得的。
