t420xw01v5逻辑板故障如何检修？

• T420XW01 V5: 这是液晶屏的一个型号，由友达光电生产，它是一个42英寸的1920x1080分辨率的LED液晶屏，这个型号信息非常重要，因为它决定了我们需要寻找与之匹配的逻辑板。
• 逻辑板: 也称为T-CON板，是液晶屏的“指挥中心”，它接收来自主板（信号板）的LVDS或并行RGB信号，经过处理和转换，输出精确的时序信号和电压，去驱动屏幕上的每一个像素点,从而形成完整的图像。

逻辑板故障的常见现象

当T420XW01 V5逻辑板出现故障时，通常表现为以下几种典型症状,这些症状可以帮助你初步判断问题所在：

1. 图像显示异常，但背光正常

   • 花屏、马赛克: 屏幕上出现彩色或黑白的小方块、乱码、条纹，图像严重失真,但能辨认出轮廓。
   • 白屏: 屏幕全白，但有淡淡的图像影子,背光亮。
   • 黑屏: 屏幕全黑，但背光亮，这需要与主板或电源故障导致的黑屏区分，通常逻辑板故障的黑屏，仔细看屏幕会有极暗的图像或“鬼影”。
   • 图像撕裂、错位: 图像被水平或垂直撕裂，或者部分图像错位、重叠。
   • 色块、颜色异常: 屏幕上出现大面积的单一色块（如红、绿、蓝），或者颜色严重失真、偏色。

2. 图像时序问题

   • 图像闪烁: 图像快速地、有规律地闪烁。
   • 图像上下滚动: 整个图像像瀑布一样向上或向下滚动。
   • 图像压缩或拉伸: 图像在水平或垂直方向被压缩或拉伸,无法填满整个屏幕。

3. 背光控制异常

   • 背光不亮: 这是逻辑板故障的一个可能原因，逻辑板负责为背光条提供ON/OFF开关信号和亮度调节PWM信号，如果逻辑板损坏,可能导致无法点亮背光。
   • 背光亮度失控: 背光一直处于最亮或最暗状态,无法通过遥控器或电视菜单调节。

4. 无任何反应

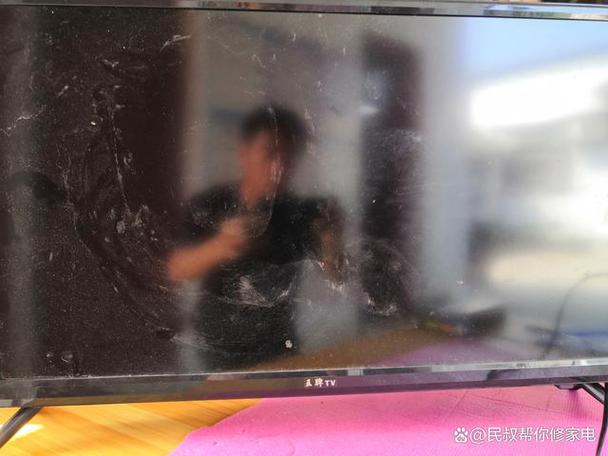

   （图片来源网络，侵删）
   • 无图像、无背光、无LOGO: 电视开机后，屏幕完全漆黑，既没有图像也没有背光，这种情况也可能由主板或电源故障引起,但逻辑板完全损坏时也会出现。

如何初步判断是否为逻辑板故障

在确定是逻辑板问题之前，必须进行系统性的排查,避免误判。

第一步：区分是“屏”的问题还是“板”的问题

这是最关键的一步，逻辑板是连接在液晶屏上的，有些故障现象与液晶屏本身（玻璃面板）损坏非常相似。

• 逻辑板故障的特征:

  • 有规律性: 故障图案通常是条纹、色块、错位等，有一定的规律,而不是随机的。
  • 不影响背光: 大多数情况下,背光是正常的。
  • 信号输入相关: 故障现象可能随输入信号源（HDMI1, AV等）的变化而变化,也可能不变。

• 液晶屏本身损坏的特征:

  • 不规则性: 屏幕上出现不规则的、固定的黑点、亮线、暗斑，这些是物理损坏,不会移动或变化。
  • 按压影响: 用手指轻轻按压屏幕边缘，如果亮线或暗斑有变化,很可能是屏线接触不良或屏本身损坏。
  • 固定位置: 故障区域通常在屏幕的固定位置，不会像逻辑板故障那样“滚动”或“变化”。

简单测试方法: 将电视连接一个信号源（如机顶盒），尝试切换不同的输入信号源，如果故障现象（如花屏、条纹）始终存在且位置、形态不变，那么很可能是逻辑板或屏的问题，如果故障现象变化或消失,则可能是主板或信号线的问题。

第二步：检查供电和信号线

逻辑板工作需要稳定的供电和正确的信号输入,这是最常见的外部故障点。

1. 检查排线连接:

   • 关闭电视并断电。
   • 找到连接逻辑板和主板的扁平排线（FPC Cable），以及连接逻辑板和液晶屏玻璃的屏线。
   • 小心地将这些排线从插座上拔下，用无水酒精和棉签清洁排线的金手指和插座触点，然后用力均匀地插回原位，很多时候,接触不良是问题的根源。

2. 测量供电电压:

   • 逻辑板通常需要多组供电电压，常见的有 12V, 5V, 3.3V, 2.5V 等,具体电压需要查阅该逻辑板的图纸或标记。
   • 使用万用表的直流电压档,在逻辑板供电接口处测量各组电压是否正常。
   • 如果供电电压异常（如无电压、电压过低或波动），问题可能出在电源板或主板上,而不是逻辑板本身。

3. 检查信号输入:

   • 如果供电正常，但图像仍有问题，可以尝试更换一根信号排线,排除排线损坏的可能性。

T420XW01 V5 逻辑板的维修思路

如果经过以上排查，确认供电、信号线都正常，故障现象依然指向逻辑板,那么可以考虑维修逻辑板本身。

维修工具

• 万用表（必备）
• 示波器（高级,用于检测信号波形）
• 电烙铁、热风枪、助焊剂、吸锡线
• 放大镜或显微镜

维修步骤和常见故障点

外观检查

• 仔细观察逻辑板正面和背面，看是否有明显的烧毁、发黑、鼓包的电容，或者断裂的元件、虚焊的焊点,这是最直观的故障点。

测量供电和复位

• 再次确认逻辑板供电接口的各组电压是否稳定。
• 测量复位引脚是否有正常的复位电平变化。
• 测量使能或片选引脚是否有正确的控制信号。

检查时钟信号

• 逻辑板工作时需要精确的时钟信号，用示波器测量晶振旁边的时钟输出引脚，应该能看到一个稳定、清晰的方波信号，频率通常在几十MHz，如果时钟信号丢失或波形异常,逻辑板无法工作。

检查存储器

• 逻辑板上通常有一片小容量的EEPROM或Flash存储芯片，用于存储屏幕的初始化数据、伽马曲线等关键参数。
• 故障现象: 屏幕全白、全黑、花屏、无图像等。
• 维修方法:
  • 重置数据: 如果有该型号逻辑板的备份数据文件,可以使用编程器将数据重新写入存储芯片。
  • 更换芯片: 如果存储芯片本身损坏，可以找到同型号的芯片进行更换,这需要熟练的焊接技巧。

检查驱动芯片

• 逻辑板上最核心的元件是时序控制器芯片，通常是一颗大规模的BGA封装芯片,它负责处理所有图像数据并输出驱动信号。
• 故障现象: 图像撕裂、花屏、色块、滚动等。
• 维修方法:
  • BGA重植: 如果是BGA芯片虚焊（这是非常常见的故障点），可以使用热风枪对其进行重新植锡和加焊，操作需要技巧,温度控制不当会烧毁芯片或主板。
  • 更换芯片: 如果芯片本身损坏，更换的成本极高，通常不建议维修,直接更换整个逻辑板更划算。

检查供电电路

• 检查逻辑板上的DC-DC降压电路，这些电路由电感、电容、MOS管、稳压IC（如AP6320x, MP2307DN等）组成，用于将输入的电压（如12V）转换为芯片所需的低压。
• 常见故障: 稳压IC损坏、MOS管击穿、电容失效。
• 维修方法: 用万用表二极管档测量这些元件是否有短路或开路,找到损坏的元件进行更换。

解决方案总结

1. 首选：更换原装或兼容逻辑板

   • 这是最简单、最可靠、最省时的方法。
   • 购买时务必提供屏幕型号 T420XW01 V5，以确保买到正确的逻辑板，淘宝、阿里巴巴等电商平台有很多商家销售。
   • 优点: 质量有保障,修复率高。
   • 缺点: 需要一定的成本。

2. 次选：维修现有逻辑板

   • 适合有电子维修经验、动手能力强且想节省成本的用户。
   • 适用场景:
     • 发现明显的元件损坏（如电容、稳压IC）。
     • 怀疑是BGA芯片虚焊,愿意尝试加焊。
     • 存储器数据丢失,有条件重新烧录。
   • 风险: 维修不当可能导致逻辑板彻底报废,甚至损坏屏幕。

3. 最后选择：寻找二手屏幕

   • 如果屏幕本身也出现了物理损坏（如亮线、暗斑），或者逻辑板维修成本过高，可以考虑更换一块同型号的二手液晶屏总成，总成通常包括屏幕、背光和逻辑板，但二手屏幕质量参差不齐,有风险。

安全警告

• 高压危险: 即使电视断电，电源板和背光条中仍可能存有高压,非专业人员请勿触碰。
• 静电敏感: 逻辑板和芯片对静电非常敏感，维修时务必佩戴防静电手环,并在防静电工作台上操作。
• 焊接风险: BGA芯片的焊接需要专业设备和技术，没有经验请勿轻易尝试,否则极易造成永久性损坏。

希望这份详细的指南能帮助你诊断和解决T420XW01 V5逻辑板的故障！
