乐视letv s50 air电源板故障

电源板故障的常见现象

当电源板出现问题时,电视通常会表现出以下一种或多种现象：

1. 完全无反应（最常见）

   • 现象描述：电视插上电源后，按下遥控器或机身电源键，指示灯不亮，屏幕全黑，没有任何声音，就像一块“砖头”。
   • 可能原因：电源板初级电路（高压侧）完全损坏，导致无法启动工作。

2. 指示灯亮，但无法开机

   • 现象描述：按下电源键后，电源指示灯（通常是红色或白色）会亮起，但无法变为工作状态（如蓝色），屏幕不亮，也没有声音，或者指示灯闪烁。
   • 可能原因：
     • 电源板部分功能损坏,无法输出稳定的+12V或+24V电压给主板。
     • 电源板的“开机信号”（P-ON）接收或处理有问题。
     • 电源板保护电路被触发。

3. 反复自动开关机

   • 现象描述：电视开机后，几秒钟或几十秒自动关机，然后又自动尝试开机，如此循环。
   • 可能原因：电源板或主板存在短路或过流问题，导致保护电路反复动作。

4. 屏幕有图像但无声音，或者有声音但无图像


   （图片来源网络，侵删）
   • 现象描述：这种情况虽然看起来像主板或屏驱动板的问题，但也可能与电源板有关。
   • 可能原因：电源板输出的某一路电压（如给主板供电的+12V或给背光供电的+24V/高电压）不稳定或缺失，导致对应部件无法工作。

5. 开机瞬间有“吱”的一声，但随后黑屏

   • 现象描述：按下电源键，能听到电源变压器或电容发出的“吱”声（通常是因为负载短路或电源本身故障导致的啸叫），但屏幕不亮，指示灯可能不亮或闪烁。
   • 可能原因：电源板内部短路，或负载（如主板、背光）短路导致电源保护。

电源板故障的可能原因

1. 电容问题（最常见）：电源板上使用了大量电解电容，长时间工作后容易鼓包、漏液或失效，导致滤波不良、电压不稳定。
2. 电源芯片（如VIPer12A/22A等）损坏：这是开关电源的核心控制芯片，工作时发热量大，容易因过流、过压或自身老化而损坏。
3. 高压整流二极管/桥堆击穿：负责将交流电整流成直流，如果击穿短路，会导致保险丝熔断或电源芯片烧毁。
4. 保险丝熔断：这是电源板故障的“第一道防线”，如果后级电路发生严重短路，保险丝会熔断以保护其他元件，更换保险丝前，必须先找到并排除短路故障点。
5. 变压器损坏：开关变压器本身故障相对较少，但可能因绕组短路或引脚虚焊导致无法正常传递能量。
6. 电阻或稳压二极管损坏：电路中的取样电阻、限流电阻或稳压二极管（如431）开路或短路，会导致电压反馈异常，引起电源不工作或输出电压错误。
7. 负载短路：电源板输出给主板或屏驱动板的线路存在短路，导致电源板自我保护而停止工作。

初步排查与安全注意事项

⚠️ 重要警告：电源板内部存在高压，即使是断电后，大电容中仍可能储存有致命的电荷，非专业人员请勿轻易尝试拆机维修！

如果您有一定电子基础且愿意尝试,可以按照以下步骤进行初步排查：

1. 观察法：


   （图片来源网络，侵删）

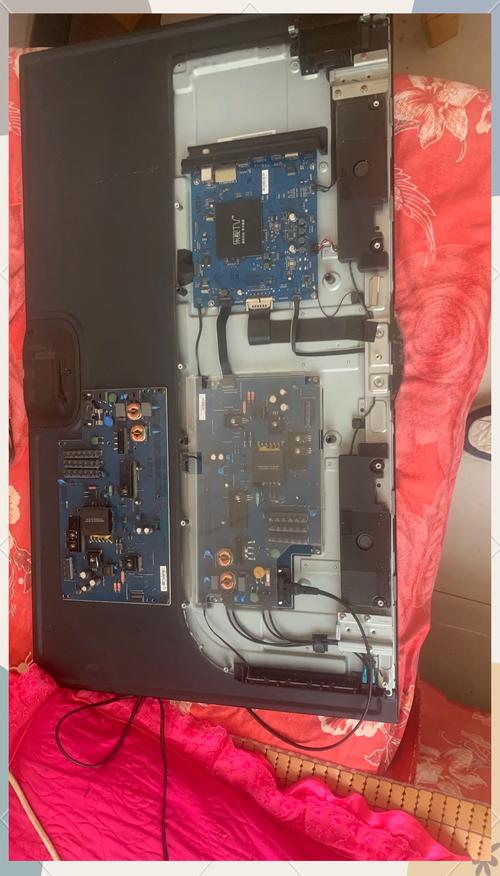

   • 断电后：打开电视后盖，找到电源板，仔细观察电源板上的电容、芯片、电阻等元件，看是否有明显的鼓包、漏液、烧黑、炸裂的痕迹，这是最直观的故障判断方法。
   • 通电时（极度危险！）：强烈建议使用隔离变压器！ 如果没有，请务必非常小心，通电后，仔细听是否有“滋滋”的异响或“吱吱”的啸叫声，这通常意味着电路存在短路或振荡问题。

2. 测量电压法（需要万用表）：

   • 测量保险丝：断电后，用万用表的电阻档或二极管档测量保险丝是否通，如果断路，说明后级存在严重短路。
   • 测量输出电压：通电后，在电源板的输出端（通常会连接到主板的接口，如J1、P1等）测量关键电压，对于乐视S50 Air，通常需要测量：
     • +12V：给主板系统供电。
     • +24V：给背光模组供电。
     • +5V：待机电压，通常在插上电源后就存在。
   • 如果+5V正常，但+12V和+24V没有输出或电压极低，则故障很可能在电源板的PFC（功率因数校正）电路或主变换电路上。

解决方案

根据排查结果,可以选择以下方案：

送修专业维修店（推荐）

• 优点：
  • 安全：专业人员有工具和经验，避免触电风险和二次损坏。
  • 高效：师傅能快速定位故障点并进行修复。
  • 有保障：一些维修店会提供短期保修。
• 缺点：

  费用相对较高,可能需要100-300元不等，具体看损坏程度。

自行维修（仅适合有经验的电子爱好者）

如果您找到了明确的故障点（如鼓包的电容、烧毁的芯片），可以尝试自己更换。

• 所需工具：电烙铁、焊锡、松香、吸锡器、万用表、螺丝刀等。
• 维修步骤：
  1. 完全断电：拔掉电源线，等待至少10-15分钟，让大电容充分放电。
  2. 拆卸电源板：从电视上拆下电源板，并断开所有连接线。
  3. 更换故障元件：
     • 更换电容：选择同规格、同容量、同耐压值的新电容，注意正负极。
     • 更换电源芯片：这是一个精细活，需要使用尖头烙铁和吸锡器，小心焊下并焊上新的芯片。
     • 更换保险丝：必须找到保险丝熔断的根本原因，否则换上新的会立刻再次熔断。
  4. 测试：修复后，建议先不装回电视，而是单独给电源板通电（使用隔离变压器），测量各路输出电压是否正常，确认无误后再装回电视。

更换整个电源板（最省心、最常用）

对于大多数用户来说,更换整个电源板是性价比最高、最省心的选择。

• 优点：
  • 方便快捷：无需维修，买来直接换上。
  • 质量有保障：新的电源板通常有保修。
  • 故障彻底解决：避免了电源板其他潜在老化问题。
• 如何购买：

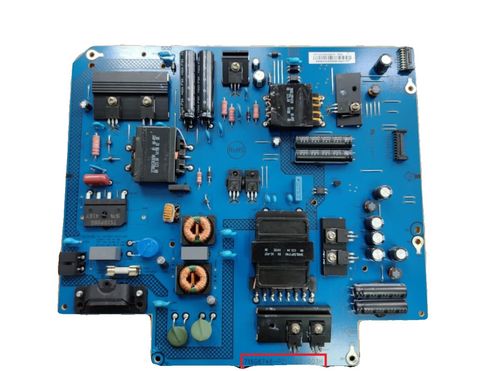

  1. 准确型号：在淘宝、京东等电商平台搜索“乐视 S50 Air 电源板”或“Letv S50 Air 电源板”，最好能拆下旧电源板，上面通常有型号标签（如“L50-150S01-A”、“L50-PW-01”等），用型号搜索更精准。
  2. 价格参考：目前全新的电源板价格大约在 100 - 200元 人民币之间。
  3. 选择卖家：选择信誉好、销量高、评价佳的店铺，并确认是否有保修服务。
• 更换步骤：
  1. 断电,拆下电视后盖。
  2. 记录下电源板所有连接线的位置（可以拍照），然后拔掉所有连接器。
  3. 拧下固定电源板的螺丝,将其取下。
  4. 将新电源板装上,拧好螺丝。
  5. 按照之前记录的顺序,将所有连接线插回原位。
  6. 装上后盖,通电测试。

对于乐视Letv S50 Air电源板故障：

• **新手/
