三星CS-3403AP彩电故障维修实例，常见故障有哪些？

CS-3403AP是三星在21世纪初生产的一款普及型CRT彩色电视机，其核心控制芯片通常采用三星自家的或飞利浦的方案，这类机器的故障在今天看来，大多集中在电解电容老化和开关电源/行扫描电路的高压、大电流部分。

故障维修实例：三无（无光栅、无图像、无声音），指示灯不亮

这是CRT彩电最常见也最基础的故障之一,通常意味着电源部分没有工作，或者工作后无法为整机（特别是行扫描电路）提供必要的电压。

故障现象描述

用户报修：电视机通电后，屏幕全黑，既没有光栅也没有图像，喇叭里也听不到任何声音，面板上的电源指示灯也完全不亮。

故障原因分析

“三无+指示灯不亮”的现象，基本可以断定故障出在开关电源电路，因为指示灯通常是由开关电源输出的一个低压直流（如+5V或+12V）来点亮的，如果指示灯不亮，说明开关电源要么完全没有启动，要么启动后输出电压异常（严重短路或开路）。

最可能的原因有以下几个：

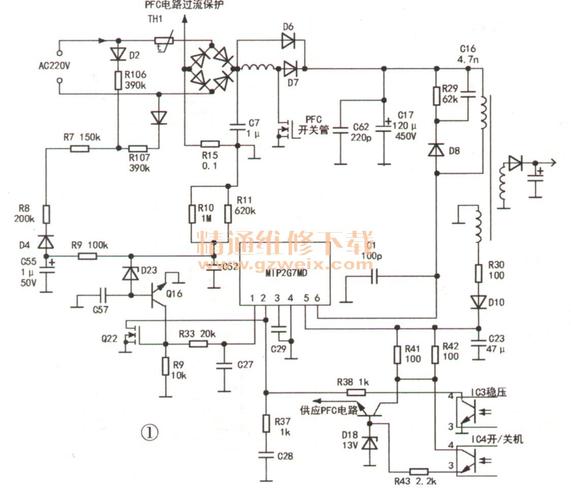

1. 保险丝熔断：这是最常见的原因，保险丝熔断说明后级电路存在严重的短路故障，需要重点排查以下几个部分：

   • 市电输入及抗干扰电路：压敏电阻、消磁电阻、X电容、Y电容等是否击穿短路。
   • 整流滤波电路：整流桥（DB1）是否击穿。
   • 开关电源本身：开关管（Q1）是否击穿，这是保险丝熔断的“重灾区”。
   • 负载电路：行输出变压器（FBT/LOPT）初级绕组对地短路、行输出管（Q402）集电极对地短路、+B负载电路短路等。

2. 电源未启动：保险丝完好，但电源没有工作，原因可能是：

   • 启动电阻开路或变值：为开关管提供初始启动偏置的电阻（如R1、R2）损坏。
   • 开关管本身损坏（开路）。
   • 反馈电路故障：如光电耦合器（IC2）、误差放大器（IC1）等损坏，导致电源无法维持振荡。

3. 电源保护电路动作：如过压、过流保护电路启动，导致电源无输出。

维修过程与步骤

安全第一！ 在维修任何开关电源设备前，务必拔掉电源插头，并使用隔离变压器进行操作，以防触电，初次通电时，建议在市电输入端串联一个220V/100W-200W的白炽灯泡作为假负载，起到限流保护作用。

第一步：外观检查与保险丝检测

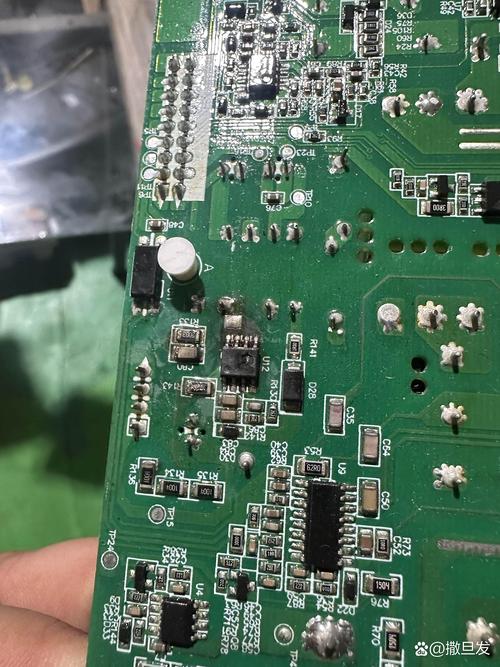

1. 打开电视机后盖,观察内部元件有无明显的烧黑、爆裂、虚焊现象，特别是电源部分和行输出部分。

2. 找到电源板上的保险丝（通常位于交流输入端，是一个玻璃管或有色标的元件）。

   • 情况A：保险丝熔断且发黑。

     • 后级存在严重短路。
     • 操作：严禁直接换上新保险丝通电！必须先找到短路点。
     • 断开法排查：
       1. 断开行输出级：找到连接到行输出变压器（FBT）的+B电压输入点（通常是红色或黄色的粗线），将其从电路板上焊开或拔掉，这样可以将行输出电路与电源隔离。
       2. 通电测试：在串联了灯泡的情况下，重新通电。
          • 如果灯泡不再发光或只是微亮一下，说明短路点在行输出电路，重点检查行输出管Q402是否击穿（用万用表二极管档测c-e极电阻，正常时应有一个二极管的压降，若为0则击穿）、行输出变压器初级是否对地短路。
          • 如果灯泡仍然发出明亮的光，说明短路点在开关电源本身或市电输入整流滤波电路。
     • 静态电阻测量：
       1. 测量整流桥：用万用表电阻档测交流输入端和直流输出端之间有无短路。
       2. 测量开关管：将开关管Q1从电路板上焊下一脚（通常是基极或发射极），测量其c-e极是否击穿短路，CS-3403AP的开关管型号可能是2SC5144或类似型号，是故障高发区。
       3. 测量+B滤波电容：该电容（通常为100μF/400V左右）是否击穿短路。

   • 情况B：保险丝完好。

     • 故障在电源未启动或保护电路动作。
     • 操作：
       1. 测量+B主电压输出端（通常是130V左右，具体看图纸）有无电压。
       2. 若无电压：
          • 检查启动电阻：找到连接在+300V直流电压和开关管基极之间的几个高阻值电阻（如几百kΩ），测量其中一个或多个是否开路，这是电源无法启动的常见原因。
          • 检查开关管Q1是否开路。
          • 检查反馈电路：如光电耦合器IC2（如TLP621）的1、2脚或3、4脚之间是否短路或开路；误差放大器IC1（如SE140或KA431）是否损坏。
       3. 若有电压但异常：如电压过高或过低，通常是稳压反馈环路有问题，重点检查IC1和IC2。

第二步：针对本实例的排查（假设为情况A）

1. 打开机器,发现保险管F801（通常为2A或3A）已经熔断且发黑。
2. 断开连接到行输出变压器的+B电压线。
3. 串联灯泡后通电,灯泡依然明亮，说明短路点在电源本身。
4. 断电后,对电源关键元件进行在路电阻测量：
   • 测量整流桥DB801,发现正负极间电阻为0，说明已击穿，更换DB801。
   • 更换后,再次测量，发现短路依旧。
   • 测量开关管Q801（如2SC5144），发现其c-e极电阻为0，确认开关管击穿。
5. 找到根本原因：开关管击穿，通常不是孤立的，背后一定有“元凶”，必须找到并更换，否则换上新管子会再次击穿。
   • 常见原因：
     • 尖峰吸收电路：R808、C808、D808组成的电路（通常在开关管c极）开路或变值，这个电路的作用是吸收开关管关断时产生的高压尖峰，保护开关管，检查这几个元件，特别是R808是否开路，C808是否失效。
     • 稳压反馈电路：如果反馈电路一直让开关管处于深度饱和导通状态，会导致其功耗过大而烧毁，检查光电耦合器IC802和误差放大器IC801（KA431）。
     • 负载过重：虽然已断开行输出，但开关电源自身的负载（如+5V待机电路）也可能有问题，但概率较低。

第三步：更换损坏元件与通电测试

1. 将损坏的保险管F801、整流桥DB801、开关管Q801一同拆下。
2. 检查尖峰吸收电路的电阻R808，测量发现其已开路，将其一并更换。
3. 为保险管座和整流桥、开关管的散热片等部位重新涂上新的导热硅脂。
4. 不装保险管，先在保险管座两端并联一个220V/60W-100W的白炽灯泡作为假负载。
5. 通电观察：
   • 灯泡瞬间闪亮一下后熄灭，然后微微发光或完全熄灭，这是非常好的现象，说明开关电源已经启动，并能建立正常电压。
   • 用万用表DC档测量+B输出端（原接行输出变压器的焊点），电压应稳定在130V左右（具体值参考图纸）。
   • 测量+12V、+5V等辅助电压输出是否正常。
6. 灯泡测试正常后,断电，取下假负载灯泡。
