第一部分：电源板工作原理简介（康佳T5435E5）
理解原理是高效检修的基础,这块电源板主要分为几个部分：

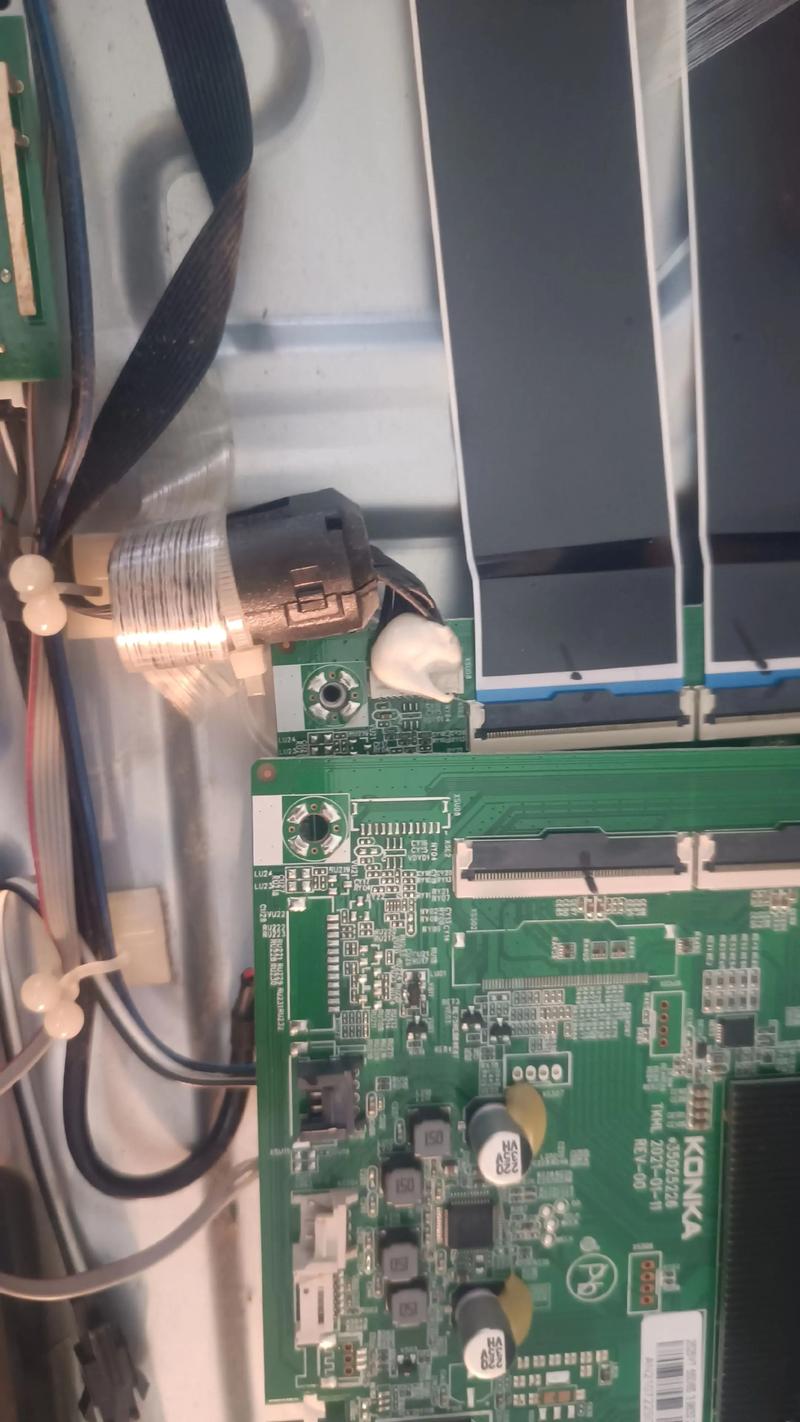

（图片来源网络，侵删）
-
PFC（功率因数校正）电路：
- 作用：将整流后的市电（约300V脉动直流）转换为稳定的约 380V-400V 的直流电压，这能提高电源效率，减小对电网的干扰,并为后级电路提供更稳定的输入。
- 关键元件：PFC控制芯片（如NCP1397、SG6848等）、PFC开关管（MOSFET，如K2645）、PFC电感、PFC整流二极管（如MUR460）、大电解电容（如450V/220μF）。
-
主电源（DC-DC变换）电路：
- 作用：将PFC输出的380V高压转换为电视机各负载所需的工作电压，主要是 +24V，它还产生一个 +5V_STB（待机电压）。
- 关键元件：主电源PWM控制芯片（如NCP1395A、TDA16888等）、主电源开关管（MOSFET）、开关变压器（T902）、+24V整流二极管（如肖特基二极管MUR1620）、+24V滤波电容、+5V_STB整流滤波电路。
-
待机控制电路：
- 作用：接收主板送来的待机/开机信号（通常为高电平开机，低电平待机）,控制主电源是否工作。
- 工作流程：待机时，副电源（或主电源的一个小绕组）产生+5V_STB，为主板CPU供电，当按下开机键，CPU发出开机指令（如一个高电平信号PS-ON），送到电源板上，控制光耦或继电器，让主电源开始工作，输出+24V。
-
保护电路：
（图片来源网络，侵删）- 作用：监测各路输出电压和关键电流/电压，一旦发生过压、过流、短路等情况，立即关闭电源,防止故障扩大。
- 常见保护：
- 过压保护：通常通过检测+24V电压，如果过高,会锁定PWM芯片。
- 过流保护：通过检测开关管的电流，如果过大,会关断输出。
- 欠压/过压保护：检测PFC输出电压是否异常。
第二部分：故障现象与初步判断
康佳T5435E5电源故障通常表现为以下几种现象：
| 故障现象 | 可能的原因分析 | 检测重点 |
|---|---|---|
| 指示灯不亮，无任何反应 | 保险丝熔断。 市电输入电路开路。 PFC电路或主电源严重短路，导致保险丝一通电就熔断。 |
保险丝、输入抗干扰电路、PFC开关管、主电源开关管、整流桥。 |
| 指示灯亮，但无法开机（按遥控器或键控无反应） | 待机电源异常：+5V_STB电压无或过低。 主板问题：CPU未工作，无法发出开机指令。 电源板问题：主板已发出开机指令，但主电源未启动。 |
+5V_STB电压、开机控制信号线电压、主电源PWM芯片供电、主电源开关管。 |
| 指示灯亮，能开机，但屏幕无光，有“吱吱”叫声 | +24V电压输出异常：无、过低或带载能力差。 负载短路：主板或背光板存在短路，导致电源保护。 电源板自身故障：主电源未正常工作。 |
+24V电压、负载电阻（断开负载测）、主电源开关管、整流二极管、滤波电容。 |
| 指示灯亮，能开机，屏幕有光但闪烁，随后自动关机 | 电源带载能力不足：+24V电压随负载升高而下降，触发保护。 负载存在轻微短路或漏电。 反馈环路或稳压电路异常。 |
+24V电压是否稳定、测量负载电流、检查稳压电路（如光耦、431）。 |
| 保险丝完好，但所有电压均无输出 | 待机电源故障：无法产生+5V_STB。 PFC电路未工作：导致主电源无380V输入。 主电源PWM芯片未启动。 |
+5V_STB电压、PFC输出电压（380V）、PWM芯片VCC供电。 |
第三部分：电源板检修流程（分步详解）
准备工作：
- 一块同型号的电源板（用于对比测试）。
- 一台可调直流稳压电源（用于假负载和模拟供电）。
- 万用表、示波器（有条件的话）、电烙铁、焊锡、松香等。
第一步：安全检查与初步测量
- 外观检查：观察电源板是否有明显烧焦、鼓包的电容、炸裂的元件、烧黑的痕迹。
- 测量保险丝：用万用表电阻档测量保险丝（通常为F801，3.15A/250V）是否通，如果不通，说明后级有严重短路。
- 保险丝熔断：严禁直接换上新保险通电！必须先找到短路点。
- 重点检查：
- 整流桥：是否击穿短路。
- PFC开关管：这是最容易击穿的元件之一，测量D-S极间电阻，通常用数字表二极管档，红表笔接S极，黑表笔接D极，应有0.4V-0.7V的压降，反测应不通，若正反向都通或阻值很小,则已击穿。
- 主电源开关管：检查方法同上。
- PFC整流二极管：是否击穿。
- 输入抗干扰电路的电容：是否击穿。
- 处理方法：将所有击穿的元件更换后，再测量阻值恢复正常,方可通电测试。
第二步：通电测试（假负载法）
如果保险丝完好，或者短路元件已更换，可以进行通电测试。为了安全，必须接假负载！
- 制作假负载：用一个汽车灯泡（如21W/12V，对应24V电压）或大功率水泥电阻（如10Ω/50W），接在电源板的 +24V 输出端和地之间。
- 连接电源：
- 将电源板从电视上拆下。
- 接入市电，用万用表监测 +24V 和 +5V_STB 输出端。
- 上电观察：
- 听声音：通电瞬间应听到“啪”的一声（PFC电容充电声），然后电源进入稳定工作状态，声音很小或只有轻微的“嘶嘶”声，如果听到“吱吱”的叫声,说明电源处于保护状态或带载能力差。
- 测电压：
- 测+5V_STB：这是待机电压，只要电源板正常，通电后就应该有稳定的+5V输出，如果此电压无,问题在待机电路。
- 测+24V：5V_STB正常，但按开机键（或短接开机控制端子和地）后，+24V无输出,则问题在主电源或待机控制电路。
第三步：分模块排查
情况A：+5V_STB正常，但无+24V输出

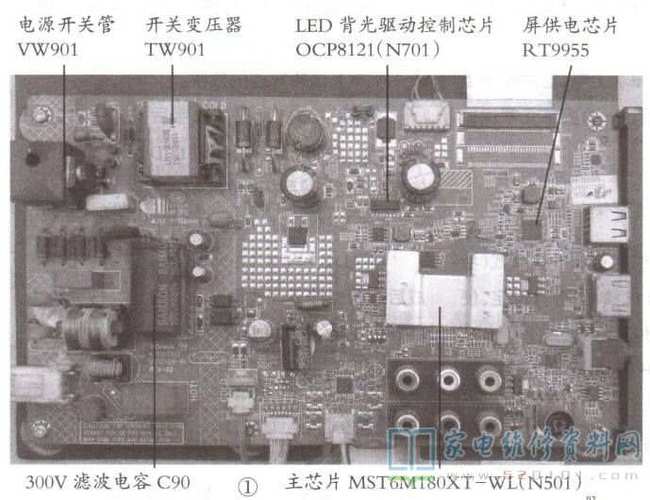

（图片来源网络，侵删）
- 检查开机控制信号：找到电源板上连接主板的排线，找到标注为 PS-ON 或 ON/OFF 的线，在待机状态下，此线为低电平（0V左右），短接此线与地（模拟开机），+24V应正常输出，如果短接后+24V仍无,说明电源板主电源电路故障。
- 检查PFC电路：测量PFC输出端的大电容（C816等）两端电压，正常应为 380V 左右，如果只有300V，说明PFC电路未工作，检查PFC控制芯片的供电、外围电路及开关管。
- 检查主电源电路：
- 测PWM芯片供电：找到主电源PWM芯片（如NCP1395A），测量其VCC脚是否有启动电压（通常在15-20V），如果没有，检查启动电阻、供电电路。
- 测芯片保护脚：检查芯片的过压、过流保护引脚是否被拉低。
- 测开关管：用示波器观察开关管G极是否有PWM驱动波形，如果没有，可能是芯片损坏或其外围电路（如反馈环路）故障。
- 检查反馈环路：这是最常见的故障点，检查 光耦（U802） 和 精密稳压源（TL431，U801），光耦是连接次级和初级的“信使”，如果它损坏，初级就无法得知次级电压，电源会因保护而停止工作，可以测量光耦的1、2脚（初级侧）和3、4脚（次级侧）的正反向电阻，判断是否异常,TL431也是故障高发区。
情况B：+5V_STB无输出
- 这说明待机电源没有工作,待机电源通常是一个小型的反激式开关电源。
- 检查市电输入：测量待机电源的整流滤波后的电压（约300V）是否正常。
- 检查待机PWM芯片：找到待机电源的芯片（如VIPer12A, L6569等）,检查其VCC供电脚是否有电压。
- 检查待机开关管和变压器：检查待机开关管是否击穿,待机变压器是否开路。
情况C：+24V电压偏低或带载能力差
- 检查滤波电容：+24V输出端的滤波电容（如C821）是重点怀疑对象，用万用表电容档测量其容量是否下降,或更换一个好的试试。
- 检查整流二极管：+24V的整流二极管（通常是肖特基二极管，如MUR1620）是否有正向压降过大或软击穿现象。
- 检查稳压电路：同样是光耦和TL431,它们的性能不良会导致输出电压不稳或带载能力下降。
- 检查负载：断开+24V的负载（拔掉连接主板的排线），接上假负载，如果电压恢复正常，说明是主板或背光板存在短路或漏电,导致电源保护。
第四部分：康佳T5435E5电源板常见易损元件清单
根据维修经验，以下元件是故障高发区,可以作为重点排查对象：
- 保险丝 F801：因后级短路而熔断。
- PFC开关管 Q801 (K2645 或其他型号)：工作在高电压大电流下,易击穿。
- 主电源开关管 Q802 (K2645 或其他型号)：同上。
- 整流桥 BR801：市电浪涌或老化导致击穿。
- +24V滤波电容 C821 (1000μF/25V)：长时间工作易鼓包、失效,导致电压不稳。
- +24V整流二极管 D805 (MUR1620)：过流或过热导致性能下降或击穿。
- 光耦 U802 (PC817)：反馈环路核心元件，老化或损坏会导致无输出、电压低等。
- 精密稳压源 U801 (TL431)：光耦的搭档,故障现象与光耦类似。
- PFC控制芯片 (如NCP1397)：损坏会导致PFC无输出,主电源不工作。
- 主电源PWM芯片 (如NCP1395A)：核心控制芯片,损坏则整个主电源瘫痪。
- 副电源PWM芯片 (如VIPer12A)：损坏则+5V_STB无输出。
检修康佳T5435E5电源板，遵循“先看、后测、再分段”的原则。
- 安全第一：断电、放电、隔离。
- 由外到内：先查外围元件（保险、电容、二极管）,再查核心芯片。
- 先静后动：先测电阻、电压,再通电观察和用示波器测波形。
- 先轻后重：先查简单易损件（电容、光耦）,再查贵重芯片。
- 隔离判断：通过断开负载来判断是电源板问题还是主板问题。
希望这份详细的检修指南能帮助你成功修复电视，如果遇到非常棘手的问题,建议寻求专业维修人员的帮助。
