电源板概述与工作原理
要修好它,首先要了解它的工作流程,这块电源板主要分为以下几个部分:

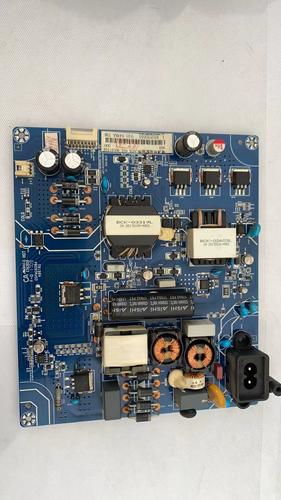

(图片来源网络,侵删)
- PFC (功率因数校正) 电路:负责将整流后的脉动直流电转换为稳定的约380V-400V高压直流电,提高电源效率,减少电网干扰。
- 主电源 (Main Power, 24V/12V):这是核心部分,通过PWM(脉宽调制)芯片(如TEA1533或NCP1397等)和开关变压器,将PFC输出的高压转换为电视主板和背光板所需的主要电压,通常是 +24V 和 +12V。
- 待机电源 (Standby Power, +5VSB):这是一个小功率的辅助电源,只要插上电就工作,产生一个稳定的+5V电压,这个电压专门为CPU(微处理器)供电,用于接收遥控器或按键的开机指令。
- 保护电路:包括过压、过流、过热、短路等多种保护,一旦检测到异常,会立即关闭电源,防止故障扩大。
开机流程简述:
- 插上电,待机电源(+5VSB)工作,CPU得到供电,进入待机状态。
- 按下遥控器或面板电源键,CPU发出开机指令(通常是高电平或低电平信号到电源板)。
- 电源板接收到指令后,主电源的PWM芯片开始工作,开关变压器次级输出+24V和+12V。
- +24V和+12V电压送到主板和背光板,整机启动,屏幕亮起。
常见故障现象与排查思路
根据电源板损坏的程度,会有不同的表现,我们可以根据现象来初步判断故障点。
故障现象1:完全无反应,指示灯不亮
可能原因:
- 保险丝熔断:这是最常见的故障,通常意味着后级电路存在严重短路。
- 待机电源故障:即使保险丝完好,待机电源不工作,CPU也得不到+5V电压,自然无反应。
排查步骤:

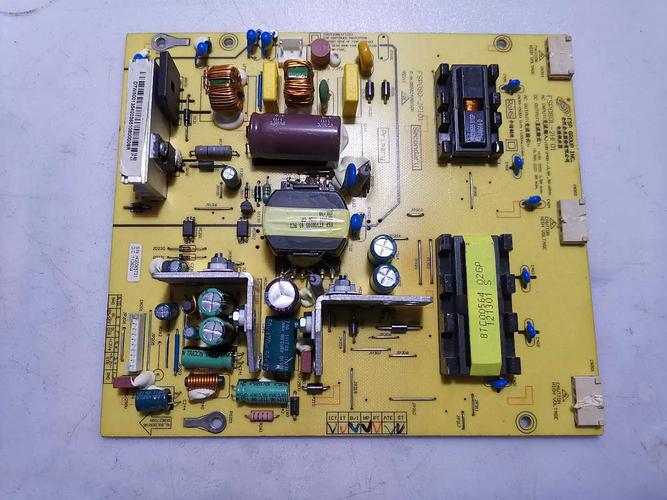

(图片来源网络,侵删)
- 外观检查:观察电源板有无明显烧黑、炸裂的元件,特别是电容、电阻、IC芯片。
- 测保险丝:
- 若保险丝烧黑或熔断:绝对不能直接更换保险丝就通电!必须先找到短路点。
- 用万用表二极管档,在路测量 PFC大开关管(如STP8NK90Z) 的D-S极、主电源开关管 的D-S极、桥式整流堆 的交流输入端是否短路,如果其中任何一个短路,就需要拆下来进一步测量确认是否击穿。
- 检查 PFC电路的整流二极管 和 主电源的初级滤波电容 是否短路。
- 常见的短路元件:PFC开关管、主电源开关管、桥堆、PFC二极管。
- 若保险丝完好:
- 测量 待机电源的输出端 是否有+5V电压。
- 如果没有+5V,说明故障在待机电源部分,重点检查待机电源的启动电阻、开关管(如2SC5707)、稳压IC(如TL431)、光耦(如PC817)以及相关的贴片电阻和电容是否损坏。
故障现象2:指示灯亮,但无法开机(屏幕不亮,无背光)
可能原因:
- 主电源未启动:待机电源正常(有+5V),但主电源没有工作。
- 保护电路动作:主电源或其负载存在故障,导致保护电路启动,阻止了主电源输出。
- 开机控制信号异常:CPU没有发出正确的开机指令,或者指令传输路径有问题。
排查步骤:
- 测量主电压输出:
- 用万用表测量主电源的 +24V 和 +12V 输出端是否有电压。
- 如果有电压:说明电源板工作正常,问题出在主板或背光板,需要检查主板是否发出了开机信号,以及背光板是否损坏。
- 如果没有电压:说明主电源未工作,进入下一步。
- 检查开机控制信号:
- 找到电源板上连接主板的排线,通常会有一个标注为 "PS-ON" 或 "POWER-ON" 的引脚。
- 在待机状态下,此引脚通常是低电平(0V),按下开机键后,应该变为高电平(如3.3V或5V)。
- 如果测量不到这个开机信号,说明是主板问题,如果信号正常,但电源板仍无输出,则问题在电源板本身。
- 检查主电源启动电路:
- 如果开机信号正常,但主电源无输出,很可能是主电源的PWM芯片没有启动。
- 常见型号如 TEA1533 或 NCP1397,测量其 VCC(供电)脚 和 启动脚 的电压是否正常。
- 检查给PWM芯片供电的 二次供电电路(一个由开关变压器辅助绕组经整流、滤波、稳压后给芯片供电的电路),通常是一个小三极管和稳压管(如6V稳压管)组成的电路,这个电路是故障高发区。
- 检查保护电路:
- 电源板设计了多种保护,如果某个保护点被触发,主电源会停止工作。
- 可以尝试 “解除保护”法 进行排查(有一定风险,需谨慎):
- 过压保护:找到主电源输出端的稳压取样电路(通常包含TL431和光耦PC817),暂时断开光耦的输出端(接到PWM芯片的反馈脚),看电压是否恢复,如果恢复,说明是输出电压过高导致保护。
- 过流保护:检查主电源开关管的源极电阻是否变值或开路。
- PFC电压异常保护:检查PFC电压是否过高或过低。
故障现象3:屏幕亮一下就灭,或闪烁后灭
可能原因:
- 保护电路间歇性动作:这是最常见的原因,通常是某路电压瞬间升高或降低,或者电流过大,触发了保护。
- 负载短路:主板或背光板存在轻微短路,导致电源板负载加重,触发过流保护。
排查步骤:

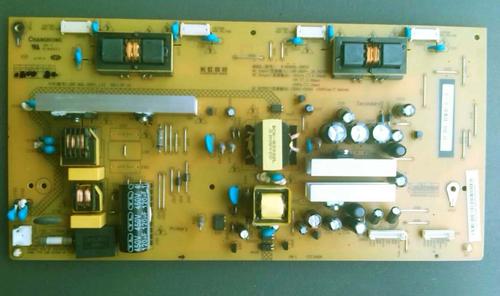

(图片来源网络,侵删)
- 测量关键电压:在屏幕亮起的瞬间,用万用表快速测量 +24V、+12V、PFC电压(约380V) 是否稳定,观察是否有电压跳变。
- 重点检查取样和反馈电路:
- 主电源反馈电路:检查 TL431、光耦 PC817 以及它们周围分压电阻是否性能不良或变值,这是导致输出电压不稳的“重灾区”。
- PFC反馈电路:同样检查其取样和反馈电路。
- 检查负载:如果断开主板和背光板后,电源板能正常稳定输出,则说明故障在负载(主板或背光板)上,需要逐一排查。
电源板常见易损元件总结
根据大量维修案例,这块电源板的“通病”元件主要集中在以下几点:
- 电解电容:电源板上的所有大容量电解电容,尤其是PFC电路和主电源输出端的,长时间工作后容易鼓包、漏液、失效,导致电压不稳、无输出等,这是首要检查对象。
- 保险丝:作为第一道防线,烧断是严重短路的标志。
- PFC大开关管 (STP8NK90Z等):工作在高电压、大电流下,是容易击穿的元件之一,经常和保险丝一同“牺牲”。
- 主电源开关管:同样工作在高应力下,击穿率很高。
- 二次供电三极管/稳压管:为PWM芯片供电的小电路,元件小但工作频率高,容易损坏。
- 取样IC (TL431) 和光耦 (PC817):负责精密稳压,性能不良会导致输出电压漂移,引发保护。
- 贴片电阻:在电流检测、分压等电路中使用的贴片电阻,可能会因过流而阻值变大或开路,颜色发黑是明显特征。
维修建议与注意事项
- 安全第一:电源板内部有高压,即使断电后,PFC滤波电容(大胖子电容)中仍存有高压,维修前务必对其进行 放电 操作(用大功率电阻短接电容两脚),否则有触电危险!
- 先易后难:先从外观和保险丝入手,再测量关键电压点,逐步缩小故障范围。
- 善用图纸和资料:在网上搜索“长虹 RSAG7.820.0169 原理图”或“维修图”,能极大提高维修效率。
- 替换法:对于怀疑损坏的电容、电阻、三极管等小元件,直接用同型号的好件替换往往比拆下来测量更高效、更准确。
- 不要盲目加电:在找到并修复短路故障前,绝对不要通电,否则会扩大故障,烧毁更多昂贵的元件。
- 寻求专业帮助:如果对电子电路不熟悉,或者没有相应的工具和经验,建议将电源板整个拆下,找专业的电视维修店或电源板维修点进行更换或维修,一块全新的同型号电源板价格通常在100-200元左右,对于普通用户来说,有时比维修更划算。
希望这份详细的指南能帮助你定位和解决长虹LT26630X电源板的故障!
